Biến dòng đo lường hạ thế ABB đóng một vai trò quan trọng không thể thiếu đối với hoạt động cung cấp điện năng phục vụ cho sản xuất. Với nhiều ưu điểm nổi bật làm tăng hiệu quả trong hệ thống tự động hóa, dòng sản phẩm này hiện đang được sử dụng rộng rãi đối với nhiều lĩnh vực khác nhau.
Thương hiệu thiết bị điện ABB
Thương hiệu ABB đã quá quen thuộc đối với những dự án cao cấp. Khi sử dụng thiết bị điện ABB, ta luôn an tâm về chất lượng sản phẩm cũng như dịch vụ. Dòng sản phẩm biến dòng đo lường được ABB chú trọng về đặc điểm, khả năng hoàn thiện cao nhằm đem lại ứng dụng rộng rãi đối với hệ thống điện.
Biến dòng đo lường được ra đời để giúp cho các thiết bị điện được hoạt động một cách ổn định hơn. Bởi dòng điện và điện áp của các phần tử trong hệ thống điện thường có trị số rất lớn. Nếu đưa trực tiếp vào dụng cụ đo relay bảo vệ hoặc các thiết bị tự động hóa khác sẽ gây hư hỏng và khiến chúng không hoạt động được.
Các dòng series và thông số cơ bản
Biến dòng đo lường hạ thế ABB hiện có các series là: CT Pro XT/5A, CT MAX.../5A, CT 6.../5A, CT 8.../5A, CT 12.../5A. Tần số dòng điện: 50/60 Hz. Nhiệt độ hoạt động phạm vi nhiệt đới: -25 ° C đến +50 ° C. Độ ẩm tương đối > 95%.

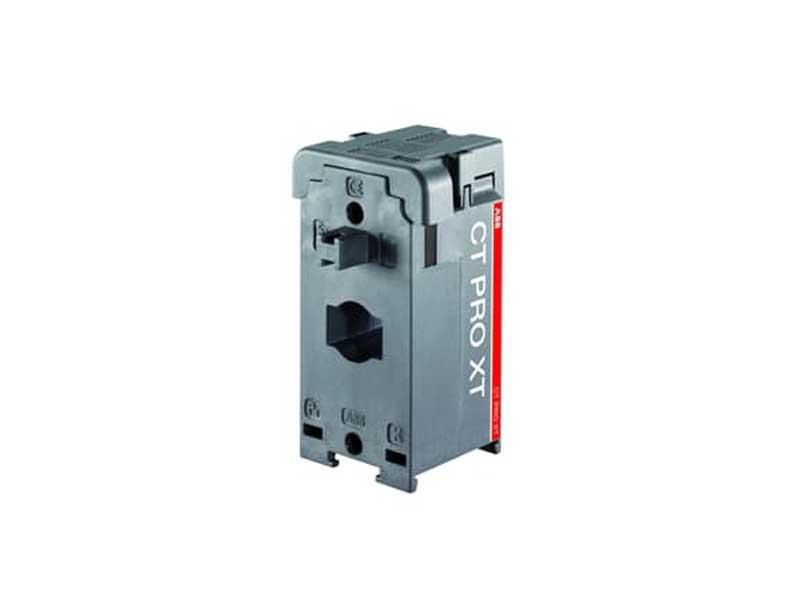

- Đối với CT Pro XT…/5A: Bao gồm các sản phẩm tương ứng với dòng sơ cấp Ipim lần lượt là 40, 50, 60, 80, 100, 150, 200, 250, 300, 400. Kích thước trong tối đa cho thanh cái lên đến 20x10 mm, cáp 18 mm.
+ Series Pro XT 40, 50, 60, 80: Cấp chính xác 3. Điện áp định mức 2 VAC.
+ Series Pro XT 100: Cấp chính xác 1, điện áp định mức 3 VAC.
+ Series Pro XT 150, 200: Cấp chính xác 1, điện áp định mức 5 VAC.
+ Series Pro XT 250, 300, 400: Cấp chính xác 0,5, điện áp định mức 5 VAC.
- Đối với CT Max…/5A: Gồm các sản phẩm tương ứng với dòng sơ cấp là 300, 400, 500, 600, 800, 1000. Kích thước tối đa cho thanh cái đến 40x10 mm, cáp 30 mm.
+ CT Max 300: Điện áp định mức 4 VAC, cấp chính xác 0,5.
+ CT Max 400: Điện áp định mức 5 VAC, cấp chính xác 0,5.
+ CT Max 500: Điện áp định mức 6 VAC, cấp chính xác 0,5.
+ CT Max 600, 800, 1000: Điện áp định mức 10 VAC, cấp chính xác 0,5.
- Đối với CT 6…/5A: Gồm CT6/500, CT6/600, CT6/1000, CT6/1200, CT6/1500, CT6/2000, CT6/2500. Kích thích tối đa cho thanh cái đến 60x20 mm, cáp 50 mm. Điện áp định mức từ 6 – 30 VAC. Dòng sơ cấp từ 500 – 2500 A. Cấp chính xác 0,5.
- Đối với CT8…/5A: Kích thước tối đa cho thanh cái đến 80x30 mm, cáp 2x30 mm. Điện áp định mức 20 VAC. Bao gồm các series CT8/2000, CT*/2500, CT8/3000.
- Đối với CT12…/5A: Thanh cái tối đa lên đến 3x120x10 mm, cáp 2x50 mm. Điện áp định mức từ 10 – 20 VAC. Cấp chính xác 0,5.
Đặc điểm
- Được lắp đặt kèm theo các thiết bị đo lường gián tiếp.
- Mức độ bảo vệ: IP30, đáp ứng tiêu chuẩn IEC-60364.
- Tuân thủ các tiêu chuẩn: IEC 61869-2, VDE 0414.
- Biến dòng có nhiều kích thước để tương ứng với Busbar.
Chức năng
Biến dòng đo lường hạ thế ABB được dùng để đo dòng điện đi qua nguồn cấp cho tải hoặc dây động lực của tải ở mạng lưới điện hạ thế. Sản phẩm này có mặt trong mọi tủ điện để dám sát dòng điện của nguồn cấp đến tải của từng thiết bị.
Ứng dụng
Biến dòng được dùng để chuyển đổi dòng điện cho các thiết bị đo lường. Có chức năng biến đổi dòng điện từ trị giá cao về trị giá thấp có trị số tiêu chuẩn và điện áp an toàn. Sau đó cung cấp, đưa về các thiết bị đo lường, bảo vệ và điều khiển. Đặc biệt, có thể được sử dụng kèm với ampe kế, wat kế, công tơ điện.
