Biến dòng đo lường hạ thế Schneider là một thiết bị không thể thiếu cho hoạt động cung cấp điện năng trong sản xuất. Dòng sản phẩm này mang lại nhiều ưu điểm tuyệt vời đối với hệ thống tự động hóa. Hãy đọc bài viết sau đây để hiểu rõ hơn về đặc điểm cũng như công dụng của nó nhé.
Dòng điện cũng như điện áp của các phần tử trong hệ thống điện thường có trị số rất lớn, không thể đưa trực tiếp vào dụng cụ đo hoặc relay bảo vệ, các thiết bị tự động khác. Vì vậy, thiết bị này thường được đấu nối qua biến dòng đo lường để có thể được hoạt động một cách ổn định hơn.
Biến dòng đo lường có cuộn dây sơ cấp đấu nối tiếp vào mạch sơ cấp. Tổng trở của biến dòng, kể cả tổng trở của phụ tải phía thứ cấp rất bé so với tổng trở phía sơ cấp của mạch điện.
Thông số kĩ thuật
- Máy biến dòng tỷ lệ Ip / 5A cung cấp ở mức thứ cấp (Is) từ 0 đến 5 A.
- Dòng điện hoạt động: 40 – 6000 A.
- Dòng điện thứ cấp Is: 5 A
- Xếp hạng điện áp tối đa Ue. 720 V
- Tần số: 50/60 V
- Hệ số an toàn (sf):
+ sf y 5: 40 đến 4000 A
+ sf y 10: 5000 đến 6000 A
- Mức độ bảo vệ: Ip20
- Nhiệt độ hoạt động phạm vi nhiệt đới: -25 ° C đến +60 ° C
- Độ ẩm tương đối > 95%
- Tuân thủ các tiêu chuẩn: IEC 61869-2, Vde 0414
- Kết nối thứ cấp (theo mô hình) b bởi các thiết bị đầu cuối cho lug bởi các thiết bị đầu cuối đường hầm hoặc bằng ốc vít.
Đặc điểm
- Được lắp đặt kèm theo các thiết bị đo lường gián tiếp.
- Có đa dạng các series như: CT-C, CT-M, CT-V, DT-D.

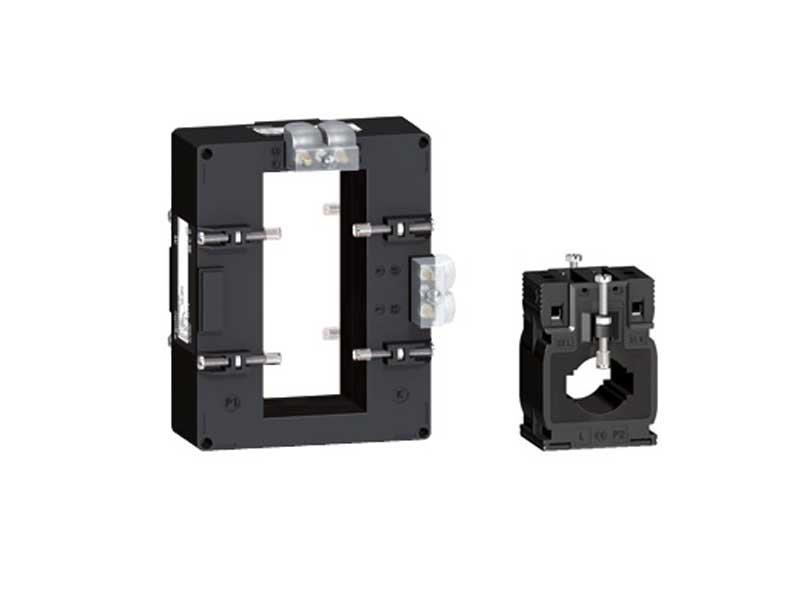

- Có 2 hình thức đặc trưng đó là kiểu vuông hoặc kiểu tròn.
- Tỷ lệ với dòng điện được đo tại sơ cấp (Ip), cho phép chúng được sử dụng kết hợp với thiết bị đo lường như: Ampe kế, kilowatt-giờ mét, đơn vị đo lường, rơle điều khiển.
- Khi cuộn dây sơ cấp được cấp năng lượng, thiết bị đo gần như hoạt động ngắn mạch giữ điện áp thứ cấp rất thấp. Điện áp này sẽ tăng đáng kể nếu ngắn mạch được loại bỏ.
- Sự lựa chọn phụ thuộc vào cấu hình dây dẫn và cường độ tối đa của mạch sơ cấp.
- Gắn thêm xi lanh, một miếng đệm kim loại hình trụ đảm bảo định vị thích hợp, bảo đảm bằng bu lông và đai ốc.
- Khi lựa chọn biến dòng đo lường hạ thế Schneider, quý khách nên chọn tỉ lệ cao hơn mức tối đa dòng điện (In).
Chức năng
Bằng việc sử dụng 1 ampe kế tiêu chuẩn, biến dòng đo lường hạ thế giảm từ điện áp cao xuống điện áp thấp và cung cấp, giám sát dòng điện trong đường dây một cách thuận tiện và an toàn. Dùng để biến đổi dòng điện có trị số lớn và điện áp cao xuống dòng điện có trị số tiêu chuẩn 5A hoặc 1A, cung cấp cho mạch đo lường, điều khiển và bảo vệ. Bằng cách tạo ra một dòng xoay chiều trong cuộn dây thứ cấp và tỷ lệ với cường độ dòng điện sơ cấp của nó.
Ứng dụng
Để phục vụ cho quá trình đo lường và điều khiển, việc sử dụng biến dòng đo lường có mục đích dùng để điều khiển và giám sát. Trong nhà máy sử dụng nhiều động cơ, chúng ta cần giám sát công suất hoạt động cũng như cần biết hiệu suất làm việc thế nào. Lắp đặt vào các thiết bị sử dụng điện để biết chính xác công suất động cơ khi hoạt động và dòng điện của một thiết bị sử dụng điện năng là bao nhiêu.
Cách chọn mua biến dòng phù hợp
Để bạn có thể chọn mua được biến dòng phù hợp, cần tìm hiểu về các thương hiệu sản xuất biến dòng đo lường. Hiện nay, trên thị trường có các hãng sản xuất biến dòng như Schneider, ABB, LS. Sản phẩm của mỗi thương hiệu sẽ có những tính năng khác nhau.
Ngoài ra, cần chú ý về thông số kĩ thuật của biến dòng để lựa chọn được sản phẩm thích hợp. Tóm lại, các bạn cần lưu ý những thông tin trên để có thể chọn lựa được sản phẩm phù hợp nhất với các thiết bị điện trong hệ thống của mình nhé.
