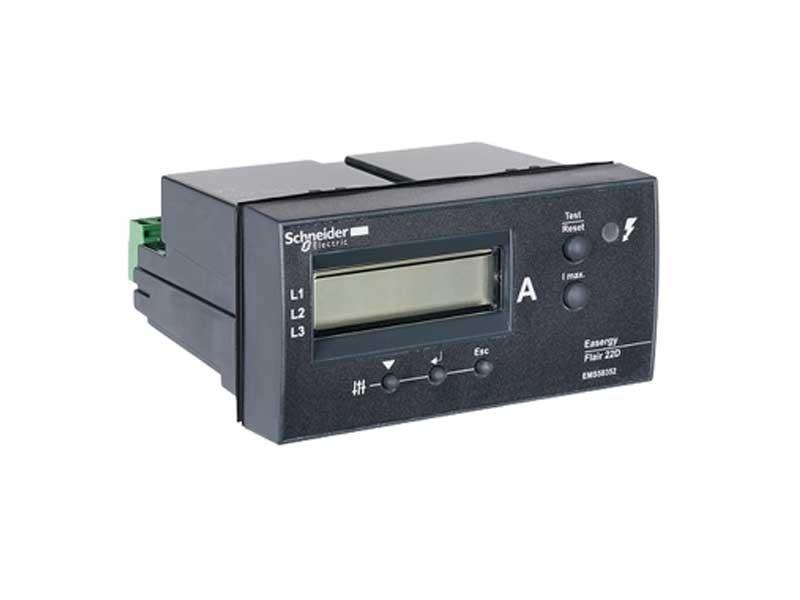

Bộ báo sự cố đầu cáp ngầm cho tủ RMU Schneider Flair 22D

Bộ báo sự cố đầu cáp ngầm cho tủ RMU Schneider Flair 22D

Giá bán: Mời liên hệ

Bộ báo sự cố đầu cáp ngầm cho tủ RMU Schneider Flair 22D - Báo lỗi pha-pha, pha - đất với cài đặt tự động FlairD hoạt động bằng nguồn năng lượng kép: tự cấp nguồn hoặc pin lithium.

– Bộ báo sự cố dòng ngắn mạch và tiếp đất  là thiết bị dùng để kiểm tra và hiển thị lỗi của dòng ngắn mạch và tiếp đất theo thời gian thực.

– Bộ báo sự cố này còn được dùng để kiểm tra dòng trong các trường hợp như quá tải, dòng phân phối trên cáp điện, dòng trên máy biến áp, và những nơi tương tự. Khi đường dây xuất hiện ngắn mạch hoặc lỗi tiếp đất, người bảo dưỡng có thể nhanh chóng tìm ra, hoặc ngắt cùng có sự cố theo như tín hiệu đèn báo hiển thị trên thiết bị, vì vậy chúng ta có thể nhanh chóng sửa chữa đầu cáp hoặc thiết bị để tiết kiệm thời gian và mang lại hiệu quả cao nhất

  1. Sử dụng cảm biến với độ nhạy cao
  2. Sử dụng pin lithium cho việc cung cấp nguồn
  3. Có thể phát hiện sự cố cả 3 pha
  4. Sử dụng dây cáp quang để truyền tín hiệu báo lỗi dòng ngắn mạch
  5. Đồng hồ báo đầu ra.

Specifications

Main
Device short nameFlair 22D
Range of productEasergy Flair
Product or component typeFault passage indicator
Range compatibilityRM6
SM6-24
SM6-36
Flusarc
Premset
FBX
Rated voltage (Ur)3…36 kV
Complementary
Load current3 A
Function availableAmmeter
Inrush restraint duration0 s
3 s
70 s
ResetAutomatic reset 0…70 s upon current return 2 A or voltage return
Factory reset 1…24 h
By flush push-button
External contact
Local signalling1 LED for fault indication
External light indicator without battery
Relay for fault indication
Numerical display for faulty phase indication
1 LED for voltage presence phase to phase or phase to neutral
1 LED for voltage absence phase to phase or phase to neutral
SupplyVia current transformer
Li battery
Overcurrent protectionOFF
Auto
100...800 A, adjustable in steps of 50 A
Overcurrent fault5…30 A, adjustable in steps of 5 A
30…200 A, adjustable in steps of 10 A
Time delay settingFault acknowledge time : 40...100 ms in steps of 20 ms
Fault acknowledge time : 100...300 ms in steps of 50 ms
Communication port protocolWithout
Battery life15 year(s) (in operation)
Height48 mm
Width96 mm
Depth100 mm
Net weight0.185 kg
Environment
Electromagnetic compatibilityElectrostatic discharge - test level: 8 kV level 3 (air discharge) conforming to IEC 61000-4-2
Electrostatic discharge - test level: 6 kV level 3 (contact discharge) conforming to IEC 61000-4-2
Radiated radio-frequency electromagnetic field immunity test - test level: 10 V/m, 80 MHz...1 GHz level 3 conforming to IEC 61000-4-3
Electrical fast transient/burst immunity test - test level: 4 kV CM, 5kHz level 4 conforming to IEC 61000-4-4
Immunity to impulse waves - test level: 42 Ohm level 3 (on input-output) conforming to IEC 61000-4-5
Immunity to impulse waves - test level: 2 Ohm level 3 (on power supply) conforming to IEC 61000-4-5
Conducted RF disturbances - test level: 0.15...80 MHz, 10 V/m, 80 % MA (1 kHz) level 3 conforming to IEC 61000-4-6
Immunity to magnetic fields - test level: 30 A/m (permanent)-300 A/m (1 s) level 4 conforming to IEC 61000-4-8
Damped oscillating waves - test level: +/- 2.5 kV CM, +/- 1 kV DM, 1 MHz level 4 conforming to IEC 61000-4-12
Mechanical robustnessVibrations 9…200 Hz 1 gn 1 cycle conforming to IEC 60068-2-26
Seismic tests 2 gn horizontal position conforming to IEC 60068-2-29
Seismic tests 1 gn vertical position conforming to IEC 60068-2-29
Shocks 10 gn 11 ms 3 pulses in operation conforming to IEC 60068-2-27
IP degree of protectionFront panel: IP41
Other parts: IP30
IK degree of protectionIK07 conforming to IEC 62262
Ambient air temperature for operation-40…70 °C
Relative humidity95 % conforming to IEC 60068-2-30
Packing Units
Unit Type of Package 1PCE
Number of Units in Package 11
Package 1 Height7.1 cm
Package 1 Width11.1 cm
Package 1 Length13.7 cm
Package 1 Weight241.0 g
Unit Type of Package 2S04
Number of Units in Package 248
Package 2 Height30.0 cm
Package 2 Width40.0 cm
Package 2 Length60.0 cm
Package 2 Weight11.908 kg
