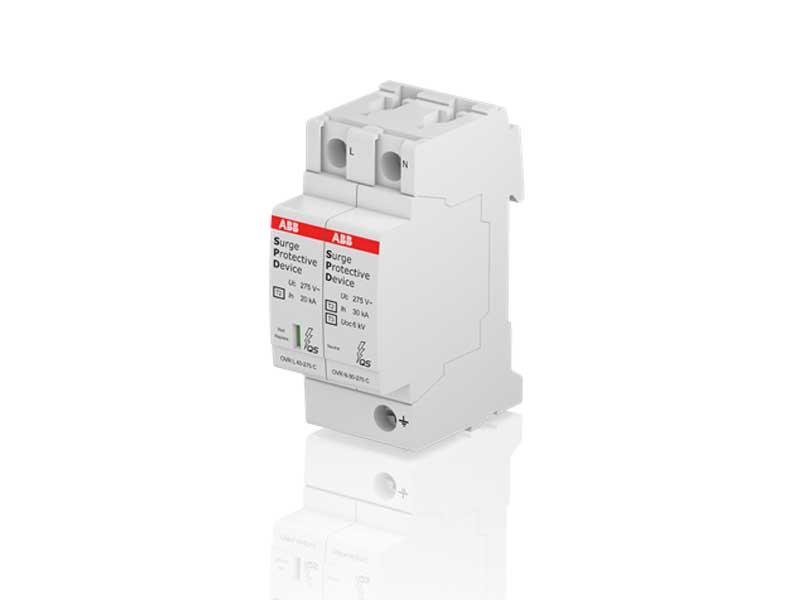

Chống sét lan truyền ABB OVR T2 1N 40-275 P QS 1P+N 40kA

Giá bán: Mời liên hệ

Hệ thống đường truyền tín hiệu là một trong những mục tiêu của sét và có đến 75% các đường truyền tín hiệu hỏng hóc do bị sét đánh. Do đó, để bảo vệ đường truyền liên lạc không bị đứt quãng, nên sử dụng thiết bị CB chống sét ABB OVR T2 1N 40-275 P QS 1P+N 40kA được dùng để cắt sét, dẫn năng lượng sét xuống đất và giảm biên độ sung sét, đồng thời làm giảm áp lực của sét đến nguồn điện và thiết bị điện sẽ đảm bảo an toàn cho cả hệ thống điện gia đình, hoặc chọn thiết bị chống sét cho từng thiết bị điện công nghiệp như: cửa cuốn, tivi, điện thoại, máy tính…

Tags:

Sl:

Báo giá Liên hệ báo giá

Thông tin sản phẩm

OVR T2 1N 40-275 P QS – Bộ chống sét lan truyền T2 – 1P+N-40KA-230VAC

Thương hiệu : ABB
Mã sản phẩm: 2CTB803972R1100
Bảo hành: Chính hãng
Chứng từ: CO/CQ, hóa đơn VAT
Số cực: 1P N
Điện áp hđ max Uc (V): 275
Dòng xả tổng xung đỉnh Iimp (10/350 µs): –
Dòng xả lớn nhất Imax (8/20 µs): 40KA
Loại: OVR T2 1N 40-275 P QS

OVR T2 1N 40-275 P QS – Bộ chống sét lan truyền T2 – 1P+N-40KA-230VAC – Chống sét lan truyền loại 2 dạng mô-đun (plug-in)

– Bảo vệ chống xung sét và xung quá điện áp cho hệ thống và thiết bị điện
– Sử dụng công nghệ Spark gap (loại 1,1+2), MOV (loại 2, 2+3, 3)
– Phù hợp với tất cả hệ thống nối đất (IT, TT, TNC, TNS, TNC-S)
– Tiêu chuẩn: IEC 61643-1

Thông số kỹ thuật OVR T2 1N 40-275 P QS – Bộ chống sét lan truyền T2 – 1P+N-40KA-230VAC

TYPE OF LOW VOLTAGE DISTRIBUTION SYSTEM: TT – TN-S
NOMINAL AC VOLTAGE OF THE SYSTEM (UO): 230 / 400 V
NUMBER OF PROTECTED POLES: 2
ARRESTER CLASS: II
PRODUCT MAIN TYPE: T2
STANDARDS: IEC 61643-11 / EN 61643-11
PRODUCT TYPE: QS
VERSION: PLUG-IN
DISCHARGE CURRENT: NOMINAL 20 KA – MAXIMUM 40 KA TOTAL 80 KA
IMPULSE CURRENT: I (IMP, 10 / 350 ΜS) 2 KA
MAXIMUM CONTINUOUS OPERATING VOLTAGE (UC):
(L-PE) 275 V
(L-L) – V
(L-N) 275 V
(N-PE) 275 V
VOLTAGE RATING DC: 350 V
VOLTAGE PROTECTION LEVEL ( UP):
(L-N) 1.25 KV
(N-PE) 1.4 KV
(L-PE) – KV
SHORT CIRCUIT WITHSTAND ICC: 100 KA
TEMPORARY OVERVOLTAGE TEST VALUE (UT):
(L-N) 337 V
(N-PE) 1200 V
SHORT-CIRCUIT PROTECTIVE DEVICES:
CURVE B BREAKERS ≤ 125 A
CURVE C BREAKERS ≤ 125 A
GL TYPE FUSES ≤ 125 A
GG TYPE FUSES ≤ 125 A
AUXILIARY CIRCUIT LOAD: MINIMUM – MAXIMUM –
POWER LOSS: 17 MW
PRODUCT NAME: SURGE PROTECTIVE DEVICE
SUITABLE FOR: TO PROTECT THE SYSTEMS AGAINST THE TRANSIENT OVERVOLTAGE (LIGHTNING)

Dimensions

PRODUCT NET WIDTH: 35.6 MM
PRODUCT NET DEPTH / LENGTH: 58 MM
PRODUCT NET HEIGHT: 88 MM
PRODUCT NET WEIGHT: 0.24 KG
WIDTH IN NUMBER OF MODULAR SPACINGS: 2

Container Information

PACKAGE LEVEL 1 UNITS: BOX 1 PIECE
PACKAGE LEVEL 1 WIDTH: 117 MM
PACKAGE LEVEL 1 DEPTH / LENGTH: 41 MM
PACKAGE LEVEL 1 HEIGHT: 82 MM
PACKAGE LEVEL 1 GROSS WEIGHT: 250 G
PACKAGE LEVEL 1 EAN: 3660308519696

Ordering

MINIMUM ORDER QUANTITY: 1 PIECE
CUSTOMS TARIFF NUMBER: 85363090

Certificates and Declarations (Document Number)

CB CERTIFICATE: 2CTC432024G1701
CQC CERTIFICATE: 9AKK107680A1974
DECLARATION: 2CTC432056G1701
DECLARATION OF CONFORMITY – CE: 9AKK107992A0892
INSTRUCTIONS AND MANUALS: 2CTC432096M1701

Popular Downloads

DATA SHEET, TECHNICAL INFORMATION: 2CTC432219D0201
INSTRUCTIONS AND MANUALS: 2CTC432096M1701
MECHANICAL DRAWINGS:
2CTC800021F1100.PDF
2CTC800021F1101.DXF
2CTC800021F1102.STP
2CTC800021F1103.IGS
