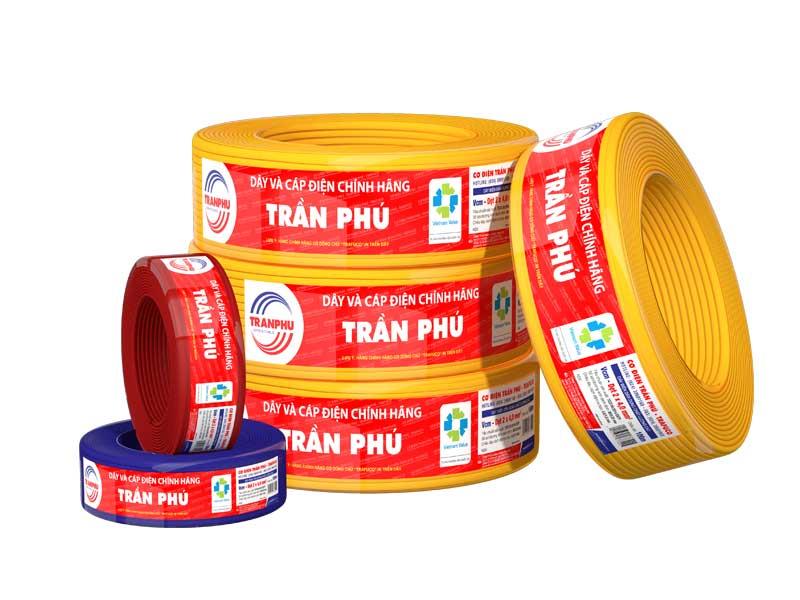

Dây điện Trần Phú 4 lõi

Giá bán: Mời liên hệ

Dây 2-3-4 lõi, ruột đồng, cách điện PVC được ứng dụng rộng rãi trong các công trình và nhà ở. Sản phẩm có vai trò truyền tín hiệu và điện năng đến các thiết bị điện khác. Dây cáp đồng, cách điện PVC của Trần Phú được sản xuất theo quy trình nghiêm ngặt tuân theo tiêu chuẩn TCVN 5935 (IEC 60502-1) và TCVN 6612 (IEC 60228) nên có chất lượng tốt. Bài viết sau đây là một số thông tin chi tiết về sản phẩm này.

Tags:

Sl:

Báo giá Liên hệ báo giá

Thông tin sản phẩm

Thông tin chung về dây dẫn điện ruột đồng, cách điện PVC

Hiện nay, dây dẫn điện thường được chế tạo thành nhiều loại khác như 1 lõi, 2 lõi, 3 lõi hay 4 lõi. Trong đó, lõi của dây có thể được làm từ nhiều vật liệu như đồng, nhôm, thép,... Còn lớp cách điện bên ngoài được làm bằng nhựa PVC hoặc XLPE.

Dây điện nhiều lõi thường được làm từ đồng hoặc có sự pha trộn giữa đồng và nhôm theo một tỷ lệ nhất định. Do đó, người dùng có thể dễ dàng uốn nắn và nối sợi giữa 2 đoạn dây trong quá trình sử dụng. Bên cạnh đó, dây nhiều lõi đồng hoặc đồng pha nhôm có khả năng dẫn nhiệt, dẫn điện rất tốt, hơn hẳn so với dây 1 lõi thông thường.

Tiêu chuẩn áp dụng

Dây 2-3-4 lõi, ruột đồng, cách điện PVC được ứng dụng rất nhiều trong các công trình và nhà ở. Do vậy, dây cáp đồng cách điện cần đáp ứng mọi tiêu chuẩn kỹ thuật đã được tính toán và thẩm định trước đó để đảm bảo an toàn trong quá trình sử dụng, tránh gây ra những thiệt hại không đáng có.

Dây cáp đồng, cách điện PVC của cơ điện Trần Phú được sản xuất theo 2 tiêu chuẩn áp dụng do Bộ Khoa học Công nghệ và Môi trường ban hành. Đó là TCVN 5935 (IEC 60502-1) và TCVN 6612 (IEC 60228). Do vậy, dây 2-3-4 lõi, ruột đồng, cách điện PVC Trần Phú có chất lượng tốt và độ bền cao đem lại sự an toàn cho người dùng trong quá trình sử dụng.

Nhận biết dây điện 2-3-4 lõi, ruột đồng, cách điện Trần Phú

Để có thể nhận biết 2-3-4 lõi, ruột đồng, cách điện PVC Trần Phú chính hãng, bạn có thể tải app Trần Phú để quét mã QR có sẵn trên phần tem của sản phẩm. Sau đó, bạn làm theo hướng dẫn trên app là có thể nhận biết dây dẫn đồng có chính hãng hay không. Ngoài ra, dây điện Trần Phú có độ mềm dẻo cao, uốn cong tốt đem lại sự linh hoạt trong khi sử dụng.

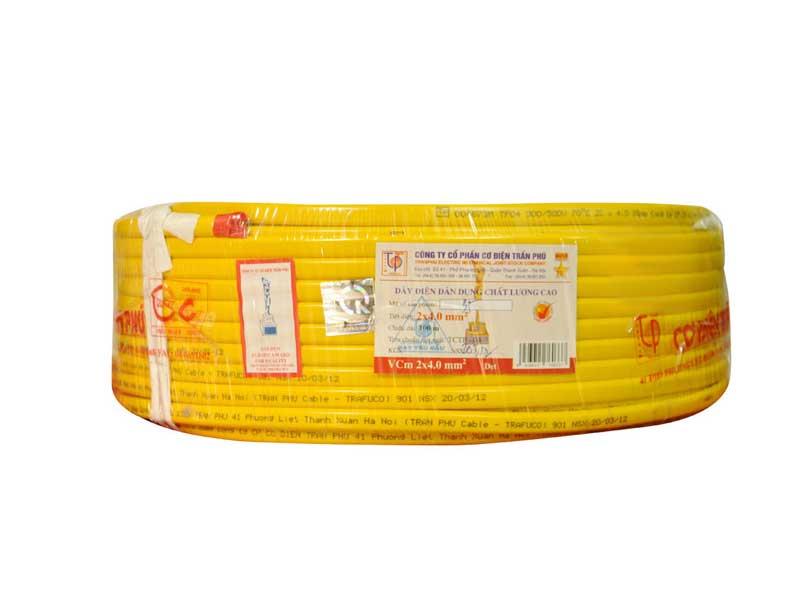

Bên cạnh đó, tất cả các sợi dây đồng đều có cùng đường kính, số liệu và tiết diện cụ thể. Bạn có thể dựa vào thông số kỹ thuật được in trên bao bì của sản phẩm. Hoặc bạn có thể dựa vào công dụng của từng loại dây để nhận biết, cụ thể như sau:

Dây 2 lõi, ruột đồng, cách điện PVC: Thường được sử dụng để làm dây dẫn chiếu sáng các thiết bị điện thông dụng trong gia đình.
Dây 3 lõi, ruột đồng, cách điện PVC: Được sử dụng trong các thiết bị điện tử và tại nơi có không gian hạn chế như ở trên máy bay. Ngoài ra, dây 3 lõi, ruột đồng còn được dùng làm dây dẫn, kết nối các thiết bị trong lĩnh vực giải trí hay tại các địa điểm tổ chức hòa nhạc hoặc rạp chiếu phim. Khi kết hợp với dữ liệu và AV, dây 3 lõi còn giúp hạn chế tình trạng tắc nghẽn hàng loạt với các dây cáp đang chạy.
Dây 4 lõi, ruột đồng, cách điện PVC: Được sử dụng trong hệ thống điện hạ áp 3 pha 4 lõi, trong đó dây thứ tư là dây trung tính. Nhiệm vụ của dây thứ tư trong dây điện 3 pha 4 lõi là bảo vệ chạm đất và loại bỏ từ trường được tạo ra trong trường hợp dòng điện mất cân bằng hoặc không cân bằng.

Cấu trúc dây dẫn 2-3-4 lõi, ruột đồng, cách điện PVC

Dây dẫn 2-3-4 lõi của cơ điện Trần Phú được cấu tạo bởi 2 phần chính là ruột dẫn và lớp vỏ cách điện bên ngoài. Trong đó, ruột dẫn được làm từ đồng hoặc đồng pha nhôm theo một tỷ lệ nhất định. Mặt khác, ruột dẫn bằng đồng ủ, xoắn đồng tâm và được bện tròn ép chặt. Còn lớp vỏ bên ngoài của dây dẫn được làm từ nhựa PVC có khả năng cách điện cực tốt.

Đặc tính kỹ thuật của dây 2-3-4 lõi, cách điện, ruột đồng

Khi sử dụng dây dẫn điện 2-3-4 lõi, ruột đồng, cách điện PVC, người dùng cần quan tâm đến một số đặc tính kỹ thuật sau để đem lại hiệu quả dùng cao nhất:

Điện áp định mức: 0.6/1KV
Nhiệt độ làm việc dài hạn cho phép tối đa là 70 độ C
Nhiệt độ lớn nhất cho phép của ruột dẫn khi ngắt mạch trong thời gian không quá 5 giây là 140 độ C với mặt cắt lớn hơn 300mm2 và 160 độ C với mặt cắt nhỏ hoặc bằng 300mm2

Bài viết trên đây là một số thông tin về dây 2-3-4 lõi, ruột đồng, cách điện PVC. Hy vọng với những thông tin trên bạn đã có thêm nhiều kiến thức về các loại dây này và chọn được dây phù hợp với mục đích sử dụng của mình. Nếu bạn đang tìm địa chỉ uy tín cung cấp loại dây cáp cáp điện thì hãy liên hệ ngay với Cơ điện Trần Phú qua hotline 0898.414.141 hoặc tới địa chỉ 41 phố Phương Liệt, phường Phương Liệt, quận Thanh Xuân, Hà Nội.

TIÊU CHUẨN ÁP DỤNG

Tiêu chuẩn áp dụng: TCVN 5935 (IEC 60502-1), TCVN 6612 (IEC 60228)

NHẬN BIẾT DÂY

DÂY 2-3-4 LÕI, RUỘT ĐỒNG, CÁCH ĐIỆN PVC – CÁCH ĐIỆN TỐT HƠN

Dây điện nhiều lõi hầu hết được làm từ đồng hoặc có sự pha trộn giữa đồng và nhôm theo tỉ lệ nhất định, rất dễ dàng uốn nắn và nối sợi giữa hai đoạn dây. Vì thế dây điện lõi đồng hoặc đồng pha nhôm đều dẫn điện và nhiệt tốt, dẫn được nhiều dòng điện khác nhau hơn những loại dây lõi ít thông thường.

- Dây điện 2 lõi, ruột đồng, cách điện PVC là loại dây đươc sử dụng cực kỳ phổ biến trong các trường hợp không đòi hỏi các đặc tính kỹ thuật cao so với dây 3 lõi và dây điện 3 pha 4 lõi.

- Dây điện 3 lõi, ruột đồng, cách điện PVC

Dây điện 3 lõi được sử dụng khá phổ biến, nhất là trong các thiết bị điện tử và dùng tại nơi có không gian hạn chế như trên máy bay. Ngoài ra, dây điện 3 lõi cũng được sử dụng trong lĩnh vực vui chơi giải trí như các tụ điểm tổ chức hòa nhạc hoặc rạp chiếu phim. Dây được kết hợp sử dụng với dữ liệu và AV để tránh việc tắc nghẽn hàng loạt với các dây cáp đang chạy.

- Dây điện 4 lõi, ruột đồng, cách điện PVC

Thông thường, cáp phân phối điện lực 4 ruột sẽ được sử dụng trong hệ thống điện hạ áp 3 pha 4 dây, trong đó, dây thứ tư chính là dây trung tính.

Tác dụng của dây thứ tư trong dây điện 3 pha 4 lõi:

- Bảo vệ chạm đất

- Triệt tiêu từ trường (được tạo ra trong trường hợp dòng điện mất cân bằng/không cân bằng)

Dòng điện mất cân bằng/không cân bằng là do phụ tải 3 pha mất cân bằng làm ảnh hưởng đến trị số dòng điện. Lúc này, trị số dòng điện sẽ tăng lên rất nhanh chóng, dẫn đến tình trạng tiết diện dòng trung tính bằng 30% đến 60% so với tiết diện dây pha. Hiện nay, nhiều nước đã bắt đầu sử dụng dây cáp điện 3 pha 4 lõi có tiết điện dây dẫn bằng nhau. Điều này xuất phát từ việc dây trung hòa khi có dòng điện có thể ≥ dòng điện pha.

Có một số trường hợp khi sử dụng sợi cáp ngoài, phụ tải bị mất cân bằng/không cân bằng nghiêm trọng. Lúc này, dòng điện sẽ đi qua giáp ngoài vỏ cáp, khiến cho vỏ cáp phát nhiệt, nóng lên gây ra tình trạng quá nhiệt. Nếu không giảm mức độ dòng điện chạy qua thì hậu quả sẽ khó lường.

CẤU TRÚC CÁP

Lõi đẫn được làm bằng đồng (Cu) hoặc nhôm (Al)

Ruột dẫn bằng đồng ủ, được bện tròn ép chặt

Lớp vỏ cách điện bằng PVC

Lõi đẫn được làm bằng đồng (Cu) hoặc nhôm (Al)
Ruột dẫn bằng đồng ủ, được bện tròn ép chặt
Lớp vỏ cách điện bằng PVC

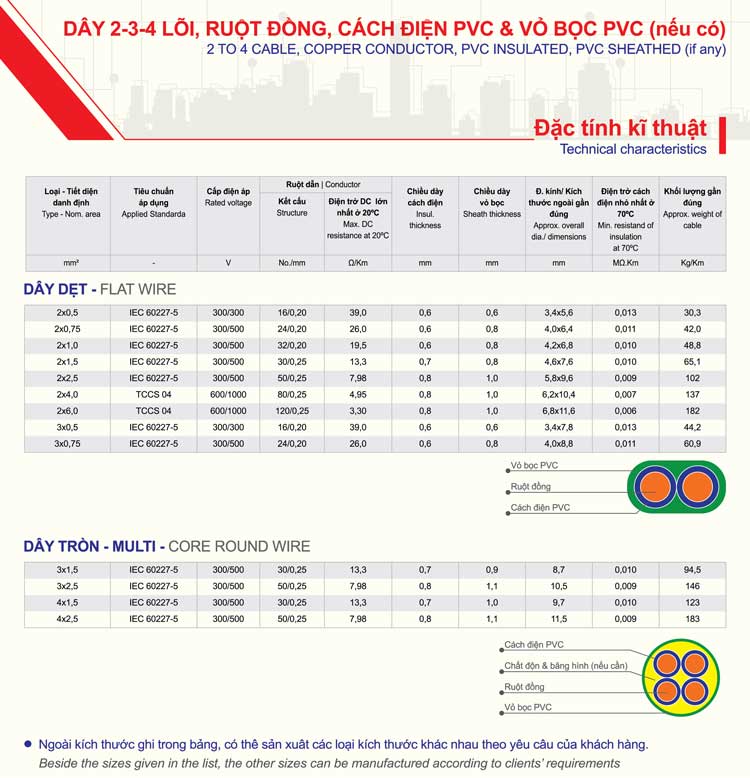

ĐẶC TÍNH KỸ THUẬT

Hiện nay, Công ty Cổ Phần Cơ Điện Trần Phú chuyên cung cấp các loại dây 2-3-4 lõi, ruột đồng, cách điện PVC dây dẹt, dây tròn. Quý khách hàng có thể tham khảo các đặc tính kĩ thuật theo thông tin dưới đây:

Dây 2-3-4 lõi, ruột đồng, cách điện PVC
