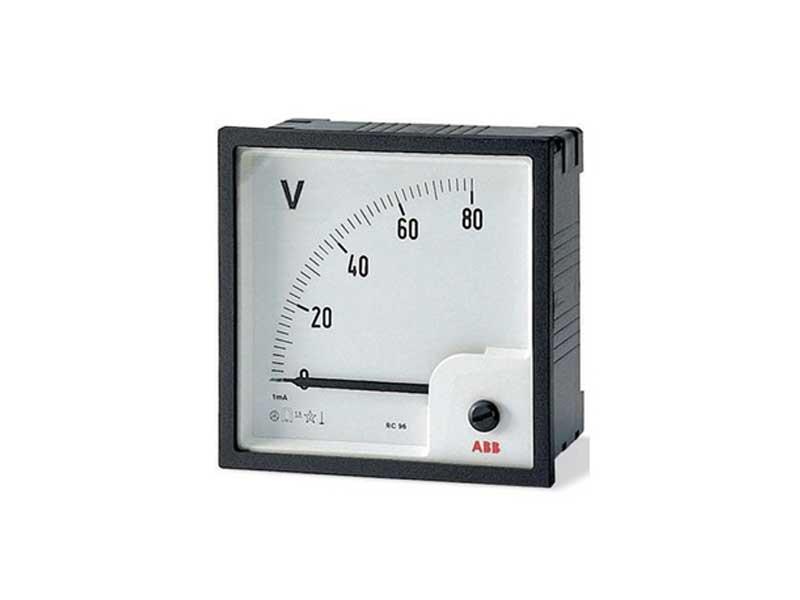

Để đo được điện áp đi qua các thiết bị một cách chuẩn xác, hiện nay có nhiều loại đồng hồ đo điện áp mà quý khách có thể sử dụng. Trong đó, đồng hồ đo volt ABB là một dòng sản phẩm nhiều ưu việt, rất thích hợp để lựa chọn sử dụng. Hãy cùng tìm hiểu về thiết bị này qua bài viết dưới đây.
Thiết bị điện ABB do Châu Âu sản xuất được sử dụng cho tất cả các công trình dân dụng và công nghiệp, các nhà máy, xưởng sản xuất, chung cư, tòa nhà văn phòng, thang máy… Bên cạnh đó, cùng với sự ra đời của các thiết bị đồng hồ đo volt, giờ đây công việc đo điện áp, vận hành máy móc trong nhà máy đã được đơn giản hơn rất nhiều.
Thông số kĩ thuật
- Đồng hồ volt dòng điện AC, DC.
- Điện áp tối đa cách nhiệt: 650 V.
- Điện áp thử nghiệm [V] 2000 eff. (50 Hz / 1 phút).
- Độ chính xác: 1,5
- Điện áp cách điện: 600 V
- Dòng nhiệt định mức: 12 A
- Hoạt động cơ học: 1000000
- Điện năng tiêu thụ: 0,23 VA
- Mô-đun: 3 số
- Có giải đo từ 50 – 600 VAC, 10 – 600 VDC.
- Khả năng quá tải
+ Cuộn dây đối xứng lên đến In x 10 / < giây. Lên đến x 2 / vĩnh viễn
+ Cuộn dây vôn kế lên đến Un x 2 / <5 giây. Lên tới Un x 1,2 / vĩnh viễn
- Nhiệt độ hoạt động [° C] -20 ... + 40
- Nhiệt độ lưu trữ [° C] -40 ... + 70
- Độ ẩm trung bình và tối đa (DIN 40040): 65% (trung bình hàng năm); 85% (+35 ° C / 60 ngày một năm).
- Độ bền rung (IEC 50-1) [g (9,81 m / s)] 0,08-1,8 (0,35 mm / 10-55 Hz; 3 trục / 6 h).
- Mức độ bảo vệ IP52 trong nhà, IP00 trên các thiết bị đầu cuối (IEC 144. DIN 40050), IP40 với nắp thiết bị đầu cuối phù hợp.
- Nguyên vật liệu: Trường hợp và vật liệu nhiệt tự chữa cháy cạnh trước phù hợp với UL94 V-0, nấm và mối kháng
- Con trỏ bằng nhôm đúc (DIN 43802)
- Thiết bị đầu cuối đồng: Lắp ráp dọc / ngang với giá đỡ vít đặc biệt d
- Kích thước W x H x D: (DIN 43700/43718) [mm] 48 x 48 X 53 72 x 72 x 53 96 x 96 X 53.
- Tiêu chuẩn áp dụng IEC EN 61010-1.
Đặc điểm
- Đo trực tiếp hoặc gián tiếp thông qua MCT.
- Kích thước có 3 loại cơ bản: 48x48x53, 72x72x53, 96x96x53mm.
- Mức độ bảo vệ:
+ IP40 ở mặt trước.
+ IP20 ở cấp thiết bị đầu cuối.
- Kết nối: thiết bị đầu cuối cho 2,5 mm2 dây cáp.
- Hiển thị bằng đèn LED màu đỏ: 3 chữ số, h = 8 mm.
Công tắc xoay cam phù hợp để gắn trên đường ray EN 50022. Trong các hệ thống ba pha, đồng hồ đo volt cho phép sử dụng một công cụ đo lường đơn (một pha) để xem hiện tại hoặc giá trị điện áp đặt qua công tắc chính nó.
Bảng điều khiển phía trước QCV - công tắc dòng điện và điện áp QCA. Để sử dụng trong các hệ thống ba pha, cho phép một thiết bị duy nhất đo điện áp và dòng điện cài đặt được điều chỉnh bởi các công tắc.
Quá tải có thể lớn hơn đối với các thiết bị được kích hoạt bởi CT. Có sẵn trong cả hai phiên bản hiện tại và trực tiếp xen kẽ, chức năng đơn sắc bảng mặt trước thiết bị đo có ba kích thước tiêu chuẩn, 48 mm x 48 mm, 72 mm x 72 mm và 96 mm x 96 mm (phiên bản đặc biệt có sẵn theo yêu cầu), có thể sử dụng trong các mạng một pha.
Nhiệt đới hóa cho phép các thiết bị chịu được tối đa 95%. Phù hợp với DIN tiêu chuẩn 40040, chúng phải được bảo vệ chống lại mọi sự xâm nhập của độ ẩm bên trong thiết bị. Thiết bị đầu cuối, ốc vít, vòng đệm, bu lông và nam châm được bảo vệ chống gỉ, trong khi các mạch điện được sơn bằng vecni nhiều màu PC52 đặc biệt.
Các giá trị ghi được xóa bằng cách nhấn điều khiển được cung cấp. Với các tấm dày 0,5 mm -19 mm, các vít phải được gắn vào vị trí cố định gần cạnh trước của phép đo thiết bị, trong khi các tấm dày 20 mm - 39 mm yêu cầu các vít được cố định ở vị trí xa nhất so với cạnh trước.
Ứng dụng
Với chức năng dùng để đo điện áp, đồng hồ đo volt ABB được sử dụng hầu hết trong các nhà máy xí nghiệp, các ngành công nghiệp chế biến, xưởng sản xuất, chế biến thực phẩm, dược phẩm, công nghệ sinh học, hóa học,…
