Cấu tạo của relay nhiệt Schneider Electric
- Nam châm điện: do 4 bộ phận tạo thành là cuộn dây, lõi sắt, lò xo và nam châm.
- Hệ thống điện hồ quang: làm nhiệm vụ dập tắt các tiếp điểm bị cháy và mòn dần.
- Hệ thống tiếp điểm: được chia thành tiếp điểm chính và tiếp điểm phụ với:
- Tiếp điểm chính: cho dòng điện lớn đi qua, khi cấp nguồn vào mạch tiếp điểm chính sẽ đóng lại.
- Tiếp điểm phụ: cho dòng điện đi qua với dòng điện định mức nhỏ hơn 5A cũng có hai trạng thái như tiếp điểm chính là trạng thái thường đóng và trạng thái thường hở.
Nguyên lý hoạt động của Relay nhiệt Schneider Electric
Relay nhiệt Schneider Electric hoạt động dựa trên hệ số giãn nở của hai tấm kin loại. Khi được sử dụng hệ số giãn nở của hai thanh kim loại khác nhau bởi vậy phiến kim loại sẽ bị uốn về phía tấm kim loại có hệ số giãn nở nhỏ dưới tác dụng của dòng nhiệt.
Ý nghĩa của các ký hiệu trên relay nhiệt Schneider Electric
- COM là viết tắt của Common – là chân chung nó luôn được kết nối với một trong 2 chân còn lại.
- NO được viết tắt của từ Normally Open – chân này sẽ được kết nối với dây COM nếu relay ở trạng thái ON.
- NC là viết tắt của cum từ Normanlly Closed – nó luôn ở trạng thái đóng cũng có nghĩa là một chân còn lại của chân COM sẽ được nối với chân này nếu Relay ở trạng thái OFF.
Điều này cũng đồng nghĩa với việc bạn muốn Relay đóng thì kết nối dây COM + NC, Relay mở kết nối COM+ NO.
Các loại thiết bị Relay nhiệt Schneider Electric

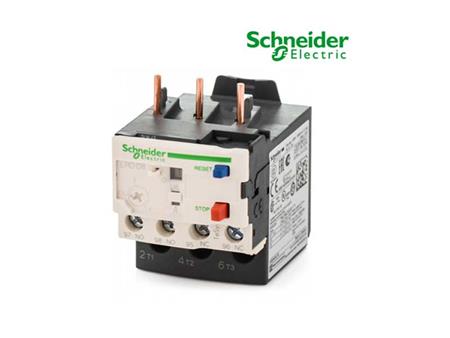

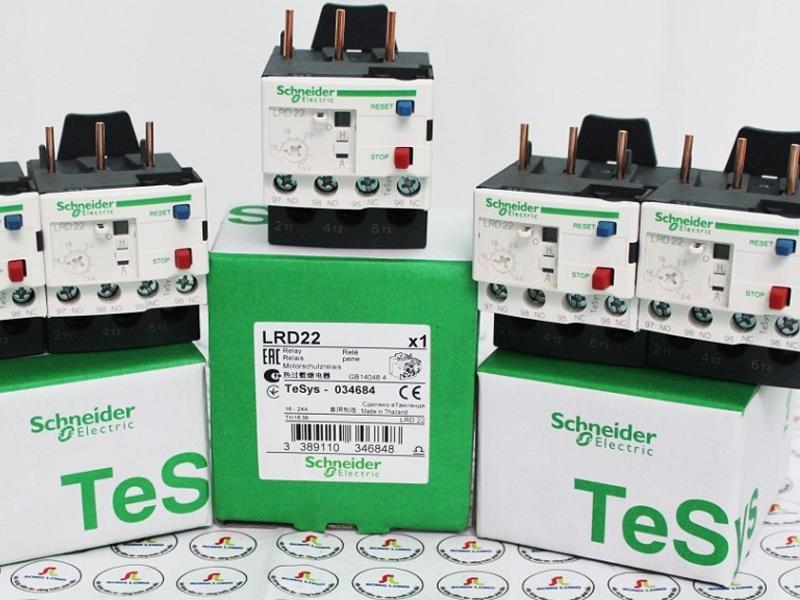

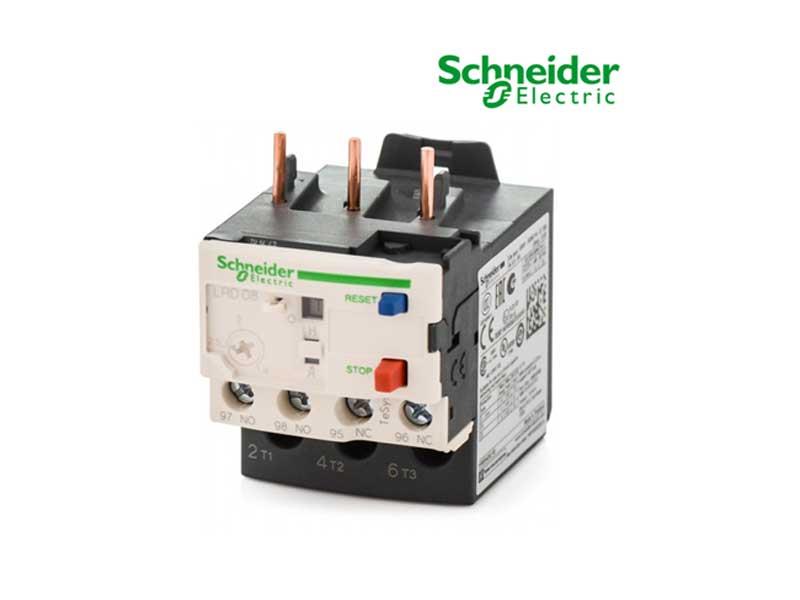

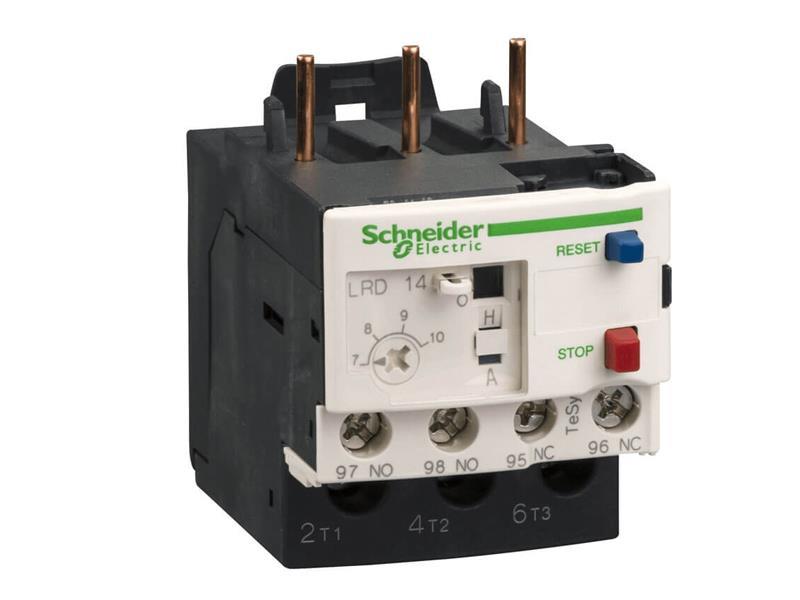

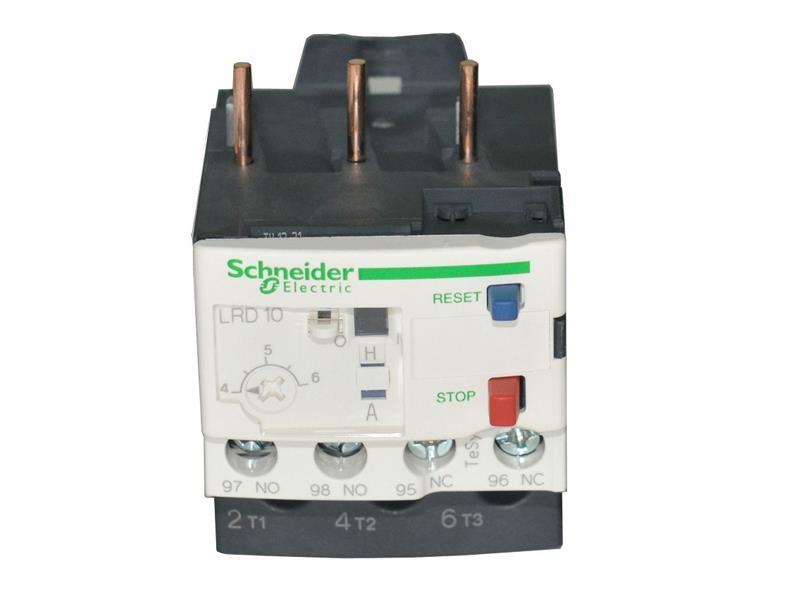

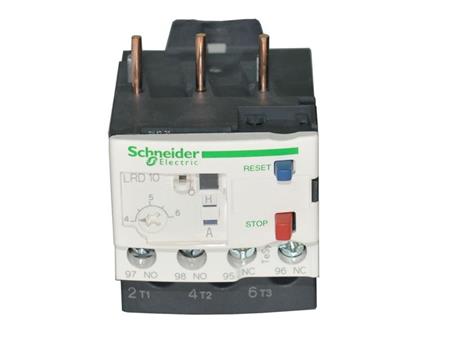

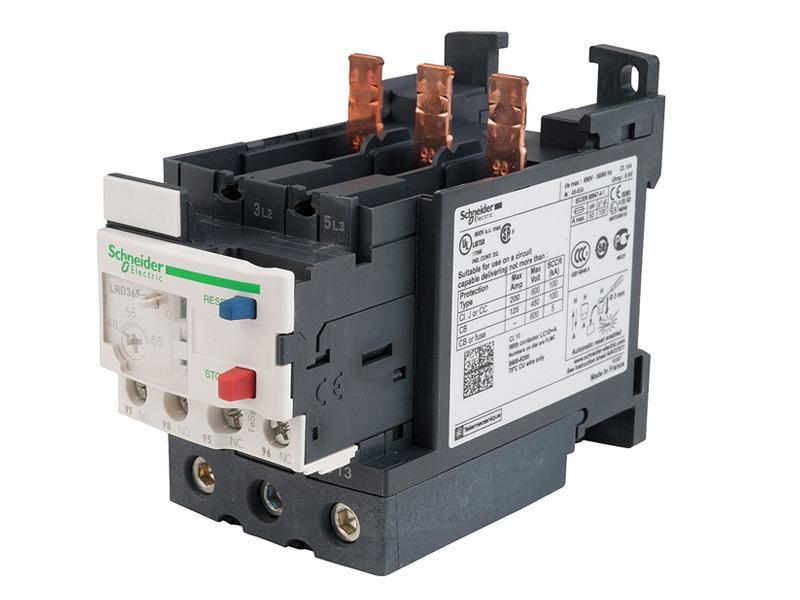

Relay nhiệt LRD Schneider Electric
Relay nhiệt LRD Schneider Electric bảo vệ động cơ lên đến 75kW/400V được lắp đặt cùng với Contactor LC1D.
Thông tin chung Relay nhiệt LRD Schneider Electric:
- Relay nhiệt LRD Schneider Electric giúp bảo vệ động cơ lắp đặt cùng với Contactor LC1D.
- LRD Schneider Electric dùng để bảo vệ động cơ và bảo vệ pha cấp Class 10A hay 20
- Cấu tạo lưỡng kim nhiệt của LRD Schneider Electric ở 3 cực.
- Reset tự động hay bằng tay và chỉ thị Trip.
Ứng dụng Relay nhiệt Schneider Electric:
- Bảo vệ động cơ theo tiêu chuẩn.
- Công nghiệp, cơ sở hạ tầng, công trình xây dựng…
- Bảo vệ trực tiếp.
- Giúp bảo vệ quá tải, mất pha.
Relay nhiệt LRE Schneider Electric
Relay nhiệt LRD Schneider Electric là Relay nhiệt TVS kết hợp với Contactor LC1E dòng định mức lên đến 630A.
Thông tin chung Relay nhiệt LRE Schneider Electric:
- Relay nhiệt TVS được thiết kế để đảm bảo vệ mạch điện AC.
- Bảo vệ và ngăn ngừa ở trong các trường hợp sau:
- Quá tải.
- Mất pha.
- Thời gian khởi động dài.
- Kẹt motor.
Ứng dụng Relay nhiệt LRE Schneider Electric:
- Relay nhiệt LRE Schneider Electric được dùng trong máy móc đơn giản như: HVAC, bơm, viễn thông, mát phát, dệt may, đóng gói, cẩu trục…
Relay nhiệt LR2K Schneider Electric
Relay nhiệt LR2k Schneider Electric có chức năng tự động và reset bằng tay từ 0.11 đến 16A với công suất từ 0.06kW đến 5.5kW và được lắp đặt cùng Contactor Tesys K.
Thông tin chung Relay nhiệt LR2K Schneider Electric:
- Relay nhiệt LR2K cho khởi động từ loại K.
- Nó tương thích cho lắp đặt với khởi động từ loại K
- Được dùng cho bảo vệ động cơ và bảo vệ pha .
- LR2k Schneider Electric có cấu tạo với lưỡng kim nhiệt 3 cực.
- Reset tự động hoặc bằng tay, chỉ thị TRIP.
- Class 10A.
Ứng dụng Relay LR2k Schneider Electric:
Relay LR2k Schneider Electric được dùng trong công nghiệp, cơ sở hạ tầng, công trình xây dựng:
- Bảo vệ động cơ theo tiêu chuẩn.
- Giúp bảo vệ trực tiếp.
- Bảo vệ mất pha hay quá tải.
Relay nhiệt LR9F Schneider Electric
Relay nhiệt điện tử LR9F Schneider Electric với những chức năng cảnh báo bên trong bảo vệ động cơ từ 18.5kW đến 315kW và lắp đặt với Contactor LC1F.
Thông số chung Relay nhiệt LR9F Schneider Electric:
- 8 dải điều chỉnh với 2 cấp chính xác Class10 và 20.
- LR9F Schneider Electric chức năng cảnh báo và dự chọn nút cân bằng tải.
- Sử dụng cùng contactor F hoặc dùng một cách độc lập.
- Bảo vệ 3 phase hoặc 1phase bằng nút lựa chọn.
- Kết nối: bắt vít.
Ứng dụng Relay nhiệt LR9F Schneider Electric:
- Công nghiệp, cơ sở hạ tầng, công trình xây dựng…
- Bảo vệ động cơ theo tiêu chuẩn.
- Bảo vệ quá tải, mất pha.
- Bảo vệ trực tiếp.
Relay nhiệt điện tử EOCR Schneider Electric
Relay nhiệt điện tử EOCR Schneider Electric dòng từ 0.5A đến 60A cho loại LT47 và 0.3A đến 38A cho loại LR97.
Thông tin chung Relay nhiệt điện tử EOCR Schneider Electric:
- Điện áp nguồn cung cấp từ 24 VAC đến 230VAC.
- EOCR Schneider Electric có thể khởi động lại bằng tay hoặc tự động
- Có thế khởi động lại bằng tay hoặc tự động
- EOCR Schneider Electric bảo vệ quá dòng, tải, giám sát quá mô men, khóa rotor bảo vệ động cơ khi mất pha.
- Hiện thị cảnh bảo qua 2 led các trạng thái: Đang khởi động, quá mô men, kẹt rotor, mất pha.
- Tiếp điểm phụ: 1 C/O.
- Nó hiển thị vòng lặp hoạt động khi động cơ có dòng nhỏ hơn giá trị cài đặt.
Ứng dụng Relay nhiệt điện tử EOCR Schneider Electric:
- Công nghiệp, xây dựng, cơ sở hạ tầng.
- Máy móc với mô men cản cao.
- Những relay này không có bộ nhớ trong và được sử dụng đặc biệt trong các ứng dụng máy móc có thời gian khởi động lâu, khởi động thường xuyên.
- Máy móc có nguy cơ bị gây nhiễu cao trong trạng thái hoạt động ổn định.
Relay điều khiển K, D Schneider Electric
Thông tin chung Relay điều khiển K, D Schneider Electric:
- Relay điều khiển loại K, D Schneider Electric.
- Loại nối dây kiểu bắt vít, Spring terminal hoặc faston.
- Cuộn dây điều khiển điện áp AC hoặc DC.
- Lắp đặt trên Dinrail hoặc bắt vít.
Ứng dụng Relay điều khiển K, D Schneider Electric:
- Điều khiển các hệ thống đơn giản
- Công nghiệp, cơ sở hạ tầng, cao ốc…
