Sơ đồ đấu dây và cách đọc chỉ số công tơ điện 3 pha gián tiếp

Phân tích các đầu ra của công tơ 3 pha gián tiếp

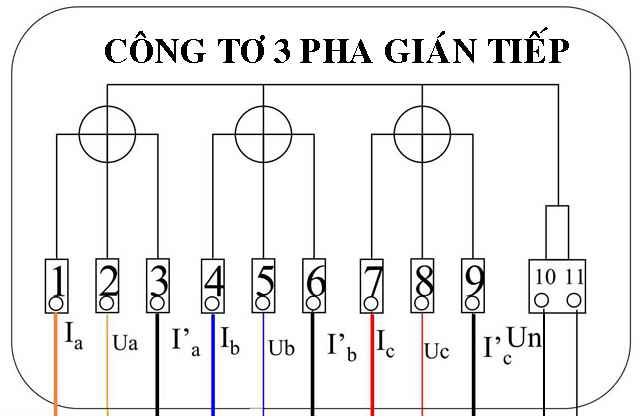

Công tơ điện 3 pha gián tiếp thường có 11 đầu ra dây, và được ký hiệu từ 1 đến 11 theo thứ tự từ trái sang phải như hình vẽ dưới đây:

Trên sơ đồ này ta chia 11 chân làm 4 nhóm tín hiệu như sau:

1. Nhóm pha A : bao gồm tín hiệu điện áp pha A (đầu số 2) và tín hiệu dòng pha A (đầu số 1 và đầu số 3)
2. Nhóm pha B : bao gồm tín hiệu điện áp pha B (đầu số 5) và tín hiệu dòng pha A (đầu số 4 và đầu số 6 )
3. Nhóm pha C : bao gồm tín hiệu điện áp pha C (đầu số 8) và tín hiệu dòng pha A (đầu số 7 và đầu số 9)
4. Nhóm Trung tính (N) : bao gồm tín hiệu điện áp trung tính (đầu số 10 và 11 đã được nối với nhau)

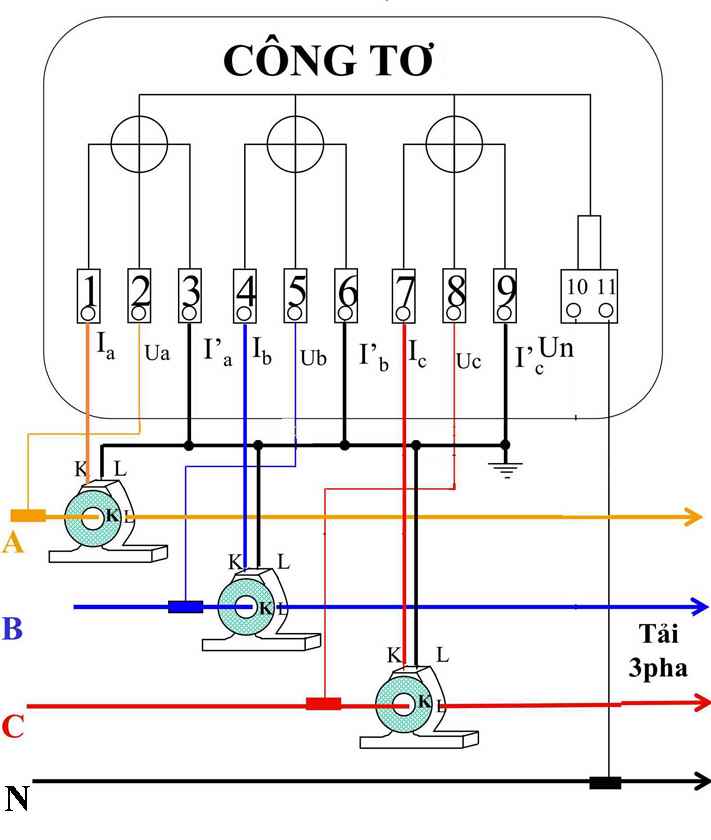

Sơ đồ nối dây công tơ 3 pha gián tiếp

Khi tiến hành nối dây ta cần lưu ý những đều sau đây:

• Ngõ ra thứ cấp biến dòng đo lường pha A thì nối vào tín hiệu dòng pha A, có ký hiệu đầu (k) và cuối (l), không được lẫn lộn.
• Khi luồn dây qua lỗ biến dòng cần phải đúng chiều K qua L, không được lẫn lộn.
• Tín hiệu áp của pha nào phải nối đúng vào pha đó
• Tín hiệu nối phải đảm bảo bền vững
• Nếu có sai sót trong 4 lưu ý kể trên sẽ dẫn đến sai số của phép đo rất lớn.

Đọc chỉ số công tơ 3 pha gián tiếp

Chỉ số công tơ 3 pha gián tiếp như trong hình trên. Thông thường, dòng điện định mức của các công tơ này là 5A (vòng màu đỏ) và có thêm ký hiệu gián tiếp (vòng màu xanh)

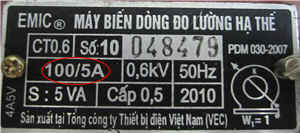

Chỉ số công tơ gián tiếp gồm 5 chử số màu đen và 1 số màu đỏ. Chữ số màu đỏ có giá trị 0.1kWh. Các chỉ số màu đen ghép lại có giá trị 1kWh. Ví dụ số đọc được là 345678 thì giá trị cần đọc là 34567.8kWh. Tuy nhiên đây chỉ là chỉ số đọc được. Để có chỉ số điện năng sử dụng thực tế, ta cần nhân thêm hệ số biến dòng điện và biến áp đo lường nữa. Thông thường, ở mạng hạ thế không dùng biến áp đo lường, chỉ dùng 3 biến dòng đo lường có dạng như sau:

Ta thấy tỉ số biến dòng điện là 100/5A = 20 lần. Vậy chỉ số điện năng sử dụng thực tế của công tơ này là : 34,567.8*20 = 691,356kWh
