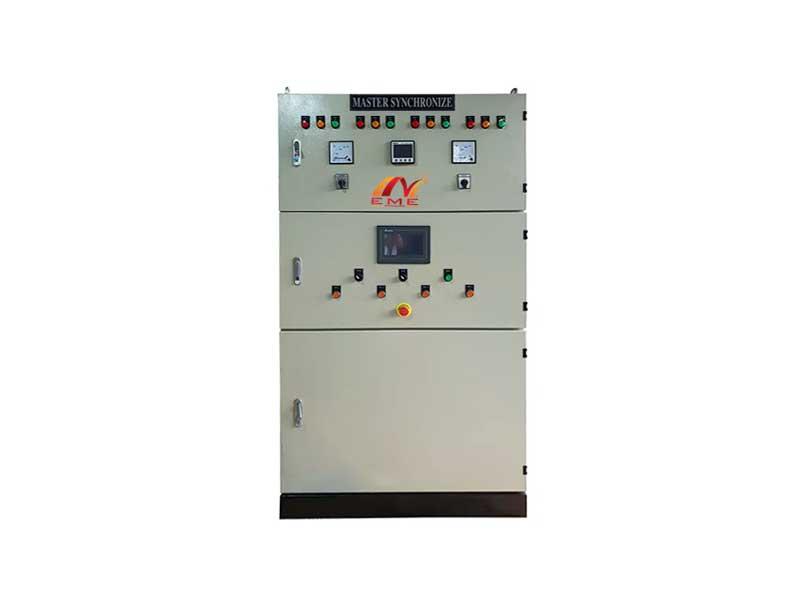

Tủ điện hòa đồng bộ máy phát điện

Tính năng cơ bản của tủ hoà đồng bộ

• Tủ hòa đồng bộ được thiết kế để hoạt động tự động hoàn toàn.
• Mỗi tủ hòa gồm nhiều Module, mỗi Module tương ứng với 01 máy phát điện.
• Hệ thống được điều khiển bởi độ điều khiển. Khi có nguồn lưới, hệ thống hoạt động bình thường, khi mất điện lưới, bộ ATS sẽ tự động khởi động các máy phát điện dự phòng. Sau khi máy phát dự phòng khởi động thành công, bộ điều khiển Hòa sẽ cấp tín hiệu đóng ACB cho phép các máy phát hòa lại với nhau cấp nguồn tới ATS và cấp sang phụ tải sử dụng.
• Nếu tổng tải sử dụng < 70% tải định mức của 01 tổ máy phát, bộ điều khiển Hòa sẽ cho tín hiệu tự động ngắt các máy phát còn lại ra khỏi hệ thống, chạy làm nguội trong vòng 2’-30’ thì dừng máy đưa về tình trạng sẵn sàng, chỉ chạy máy 01 cung cấp điện cho phụ tải.
• Khi mức tải tiêu thụ > 70% tải định mức của 01 tổ máy, bộ điều khiển sẽ gửi tín hiệu khởi động các máy phát còn lại và hòa vào hệ thống để cung cấp nguồn cho phụ tải.
• Nếu phụ tải quá lớn có thể cho khởi động và hòa các máy cùng một lúc ngay thời điểm ban đầu.
• Việc lựa chọn mức ưu tiên máy phát điện có thể được thực hiện dễ dàng bằng các nút nhấn trên Bộ Hòa mà không cần phải kết nối qua máy tính.
• Tất cả các thông số đều có thể cài đặt thay đổi TRỰC TIẾP TRÊN BỘ HÒA tùy thuộc vào phụ tải của Khách hàng.

Chức năng:

• Điều khiển máy phát tự động hoặc bằng tay
• Hiển thị đầy đủ thông số của động cơ
• Hiển thị đầy đủ thông số của đầu phát
• Hiển thị đầy đủ thông số của nguồn điện lưới
• Hòa đồng bộ bằng tay và tự động
• Điều khiển phân chia phụ tải sử dụng đẳng thời
• Điều khiển phân chia phụ tải phản kháng đẳng áp
• Điều khiển hệ số công suất khi nối song song với nguồn điện lưới
• Điều khiển máy phát tự động khởi động/dừng theo phụ tải
• Điều khiển mức công suất khi nối song song với nguồn điện lưới
• Hiệu chỉnh nhiệt độ trong hệ máy phát
• Thu thập dữ liệu theo chu trình
• Thu thập các biến cố / truy xuất dữ liệu
• Điều khiển chu kỳ bảo trì
• Đo giờ máy phát hoạt động
• Đo công suất sử dụng và phản kháng
• Đồng hồ báo thời gian thực.

Đặc tính kỹ thuật:

• Đo lường, cờ hiển thị và cài đặt điều khiển
• Chia tải đẳng thời
• Hòa đồng bộ tự động
• Chế độ tải cài đặt/hỗn hợp
• Rơle Bus nguội
• Chuyển phụ tải và đóng phụ tải mềm
• Cho phép người sử dụng lập trình và kiểm tra tất cả các chức năng vận hành thông qua thiết bị bàn phím/hiển thị chuyên dụng hoặc kết nối máy tính xách tay có phần mềm FrontEnd vào Pow.
