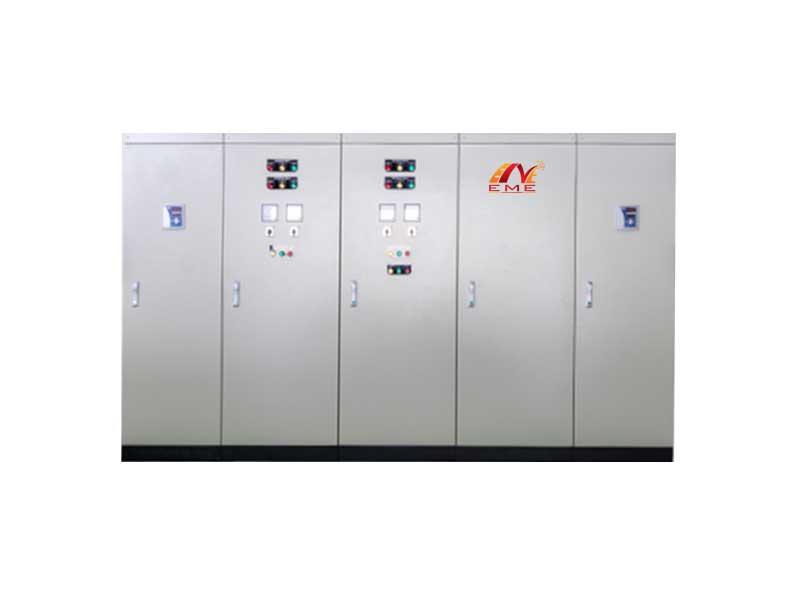

Tủ điện phân phối tổng (MSB)

Tính năng nổi bật Tủ chuyển nguồn tự động ATS

• Tủ điện tổng MSB (Main Distribution Switchboard) là loại tủ điện đầu vào cho toàn bộ hệ thống điện của các công trình được lắp đặt ngay sau các trạm hạ thế và là tủ nguồn để từ đó phân phối ra cho các tủ DB.

• Tủ được lắp đặt các thiết bị đo lường và bảo vệ nhằm mục đích chính là đóng cắt, bảo vệ an toàn cho toàn bộ hệ thống phụ tải.
• Tủ điện được thiết kế theo dạng module, trong đó các thiết bị đóng cắt, các module chức năng, hệ thống thanh cái được bố trí thẩm mỹ, hợp lý tạo thuận lợi cho việc lắp đặt tại công trình và việc nâng cấp cũng như việc vận hành của đơn vị sử dụng. Dòng điện định mức của tủ MSB tùy vào đặc tính tải có thể lên tới 6300A theo tiêu chuẩn IEC 61439.
• Tùy vào đặc tính tải của các công trình mà tủ MSB có thể chứa các ngăn riêng biệt khác nhau như: ngăn ACB/MCCB lộ vào, ngăn MCCB/MCB lộ ra tải, ngăn tụ bù, ngăn ATS,…
• Tủ điện MSB thường được sử dụng trong các công trình: Công nghiệp, Nhà máy, Trung tâm thương mại, Tòa nhà, Chung cư,…

Đặc điểm tủ điện MSB

Tủ điện phân phối tổng (MSB) được sử dụng trong các mạng điện hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện.

Tủ điện tổng MSB do được thiết kế module hoá, gồm nhiều ngăn, mỗi ngăn theo một chức năng riêng biệt như: ngăn chưa  ACB hoặc MCCB tổng, ngăn chứa MCCBtải, ngăn chứa thanh đồng, ngăn đo đếm chống tổn thất...

Tủ điện  MSB có thể được thiết kế để kéo ra kéo vào được, để vận hành thuận lợi và an toàn nhất. Do đócó thể thay thế thiết bị nhanh chóng mà không cần phải ngắt nguồn điện.

Tủ điện MSB thiết kế lắp đặt đáp ứng các thông số kỹ thuật và yêu cầu về cơ và điện cho các công trình. Các thiết bị lắp tủ như thiết bị đóng cắt, thanh cài, hệ thống giá đỡ được thiết kế bố trí hợp lý thuận lợi cho quá trình vận chuyển lắp đặt, đấu nối, vận hành và phát triển mở rộng khi có nhu cầu.

Tủ điện phân phối chính (MSB) được thiết kế nhiều ngăn mỗi ngăn theo một chức năng riêng biệt như : ngăn chứa ACB hoặc MCCB tổng, ngăn chứa MCCB tải…do đó rất dễ dàng cho việc vận chuyển, lắp đặt, vận hành và phát triển trong tương lai.

Tủ điện đáp ứng được các thống số và yêu cầu về cơ và điện, các thiết bị bên trong, hệ thống gá đỡ được bố trí một cách hợp lý và thuận lợi cho việc gá lắp và đấu nối trong tủ.

Phụ kiện: Sử dụng các loại phụ kiện phổ biếnm chất lượng tiện lợi cho việc lắp đặt và thay thế.

Vật liệu: Vỏ tủ điện được sản xuất từ chất liệu tôn tấm nhập khẩu đảm bảo các tiêu chuẩn công nghiệp toàn cầu: JIS G3302 (Nhật Bản), En10142 (Châu Âu) và ASTM A653/A653-08 (Mỹ).

Bộ phận khung tủ được chế tạo từ chất liệu thép tấm chống gỉ, sơn tĩnh điện, dày 2mm - 3mm với cấp bảo vệ IP 43 – IP 55.

Ưu điểm tủ điện MSB

-  Mức độ an toàn cao: Sử dụng các thiết bị chính hãng và vật liệu làm tủ chất lượng cao, thiết kế theo đúng tiêu chuẩn quốc tế.

-  Dễ lắp đặt:

+ Kiểu thiết kế từng khối có thể tách rời

+ Bố trí thiết bị và đấu nối hợp lý.

+ Dễ dàng vận chuyển

+ Dễ dàng đấu nối tại công trường và kết nối mở rộng

-  Dễ vận hành:

+ Tất cả các thiết bị được chỉ dẫn rõ ràng

+ Dễ tiếp cận để bảo trì thiết bị

- Giá thành cạnh tranh:

+ Sử dụng công nghệ tiên tiến

+ Sản xuất bằng máy CNC.

Ứng dụng tủ điện tổng MSB

Tủ điện phân phối tổng MSB được sử dụng trong các mạng điện hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện. Tủ phân phối MSB thường được lắp đăt sau các trạm hạ thế và trước các tủ điện phân phối (DB). Hiện nay, được sử dụng lắp đặt tại phòng kỹ thuật điện tổng cho các công trình công nghiệp như nhà máy, nhà xưởng công nghiệp, các trung tâm thương mại, cao ốc,  chung cư, bệnh viện, trường học, cảng, sân bay...
