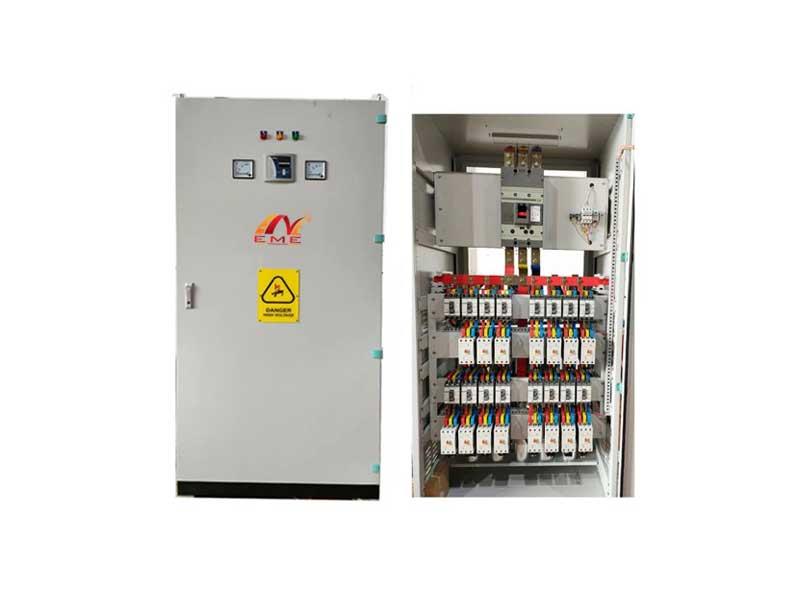

Tủ điện tụ bù 600KVAR

TỦ TỤ BÙ 600KVAR hay TỦ TỤ BÙ HẠ THẾ 600KVAR được sử dụng trong các mạng điện hạ thế, cho các hệ thống điện sử dụng các phụ tải có tính cảm kháng cao là thành phần gây ra công suất phản kháng (CSPK). Thường lắp đặt tại phòng kỹ thuật hay tại khu vực trạm máy biến áp của các công trình công nghiệp và dân dụng như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện,...

▪ TỦ TỤ BÙ 600KVAR mang lại nhiều lợi ích cho khách hàng bao gồm nâng cao hệ số công suất, tiết kiệm chí phí, lọc sóng hài, ổn định điện áp nâng cao chất lượng điện, giảm công suất phản kháng, nâng cao khả năng mang tải của thiết bị điện, tăng tuổi thọ thiết bị điện.

- Giảm hoá đơn tiền điện do lắp đặt tủ tụ bù công suất phản kháng.

Hiện tại đồng hồ lắp cho các nhà máy hiển thị 3 loại công suất: công suất thực P (kW), công suất phản kháng Q (kVAr) và công suất biểu kiến S (kVA). Tiền mà chúng ta thường buộc phải đóng thêm chính là tiền mua điện năng phản kháng. Đối với hộ dân thì tính tiền trên công suất P (kWh). Còn các doanh nghiệp do sản lượng tiêu thụ thường lớn nên phải trả thêm công suất phản kháng (kVAr).

a) Chúng ta sẽ phải lựa chọn 1 trong 2 giải pháp sau để giải quyết vấn đề đó:

1.Trả tiền cho điện lực toàn bộ số tiền phạt do không đạt công suất cos phi Hoặc

2.Lắp đặt hệ thống tủ tụ bù công suất cos phi để bù lại phần tiêu hao.

Khi hệ số cos phi ≤ 0.85 thì theo quy định của điện lực lượng Q tiêu thụ bắt đầu được tính tiền.

Với a1 Tiền phạt thực chất là tiềm mua điện năng phản kháng, trả tiền trực tiếp cho điện lực. Hiện nay đồng hồ thế hệ mới mà điện lực lắp đặt cho các nhà máy hiển thị 3 loại công suất: Công suất thực P(kW); Công suất phản kháng Q(kVAr); Công suất biểu kiến S(kVA).

Đối với hộ dân thì tính tiền trên công suất P(KWh), còn các doanh nghiệp do sản lượng tiêu thụ lớn nên phải trả thêm công suất phản kháng (công suất ảo) Q(kVAr).Và số tiền này không hề nhỏ và dễ chịu so với phương án a2 – lắp đặt tủ tụ bù hạ thế công suất tại chỗ. Bản chất của tủ tụ bù hạ thế giống như một máy phát điện, nhưng nó phát công suất phản kháng Q thay thế cho máy phát điện, và linh hoạt hơn máy phát điện, giải pháp rẻ tiền để bù lại phần tiêu hao.

▪ Khi nào thì nên lắp tụ bù?

Theo qui định của điện lực khi hệ thống tiêu thụ của bạn có cos phi ≤ 0,85 thì lượng Q tiêu thụ bắt đầu được tính tiền. Chình vì vậy để không phải phạt, chúng ta nên lắp hệ thống tủ tụ bù công suất cos phi. Có nhiều cách bù nhưng chung quy lại thì bù nền và bù tự động là cách tốt nhất cho tủ tụ bù công suất 600 KVAR ở EFFEVN.

- Tụ bù hạ thế giúp bù công suất phản kháng tăng khả năng truyền tải của dây.

+ Dòng điện chạy trên đường dây gồm 2 thành phần tác dụng và phản kháng. Nếu ta bù ở cuối đường dây thì dòng phản kháng sẽ bớt. Chính vì lẽ đó ta có thể cho đường dây tải thêm dòng tác dụng, rất chi là đơn giản.

+ Ngoài các tác dụng trên thì chúng ta không thể không nhắc tới tác dụng của tủ tụ bù hạ thế đối với máy biến áp. Nó giúp bù công suất phản kháng giúp tăng công suất thực máy biến áp.

+ Từ S = U.I ta thấy rằng dung lượng máy biến áp gồm 2 phần P và Q. Nếu ta bù tốt thì S gần như bằng P, điều này cho phép máy biến áp tăng thêm tải hay có thêm công suất dự trữ.

Tụ bù được chia thành nhiều loại dung lượng khác nhau, phổ biến từ 5 ÷ 50 kVAr. Ngoài thành phần chính là Tụ bù điện, tủ tụ bù còn có thể được lắp thêm cuộn kháng (tùy theo nhu yêu cầu) có tác dụng lọc sóng hài để tăng tính ổn định của hệ thống điện và bảo vệ tụ điện. Các cuộn kháng lọc sóng hài được chế tạo phù hợp với tính chất sóng hài của mạng điện gồm các loại cuộn kháng 6%, 7%, 14%.

Nguyên lý hoạt động của TỦ TỤ BÙ HẠ THẾ 600KVAR dựa trên biến dòng đo độ lệch pha giữa điện áp và dòng điện nếu nó nhỏ hơn giá trị cài đặt (thường là 0.95) để tự động đóng cắt tụ bù cho đến khi đạt được trị số như yêu cầu và giữ hệ số công suất quanh giá trị cài đặt. Tủ tụ bù công suất phản kháng có thể đặt trong nhà hoặc ngoài trời, có thể hoạt động kết hợp với tủ phân phối tổng MSB hay lắp đặt độc lập. Bộ điều khiển tụ bù được lập trình thông minh để tối ưu quá trình đóng cắt Contactor các nhánh tụ bù để thay đổi số lượng tụ bù phù hợp với nhu cầu cụ thể của phụ tải. Có các phương thức và phương pháp bù như: bù nền, bù ứng động, bù tập trung, bù theo nhóm, bù riêng…
