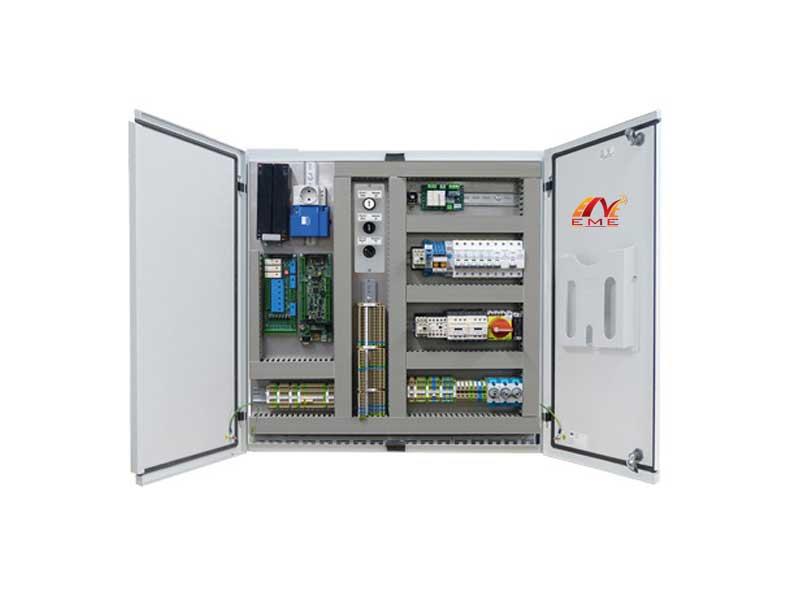

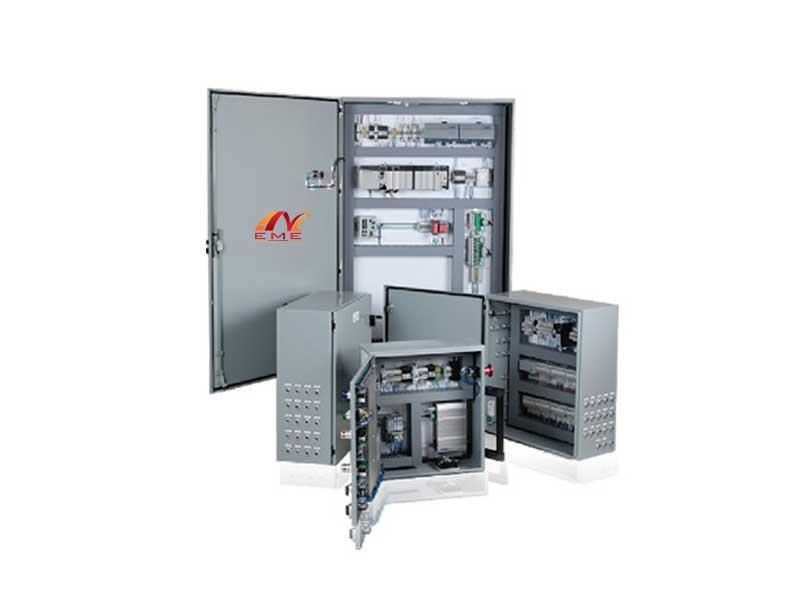

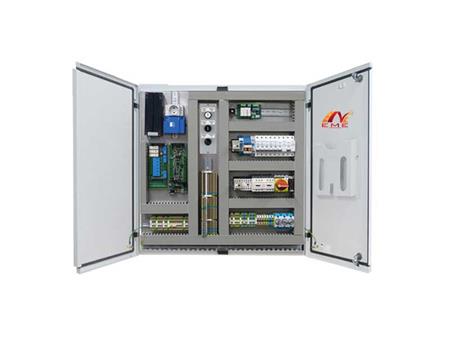

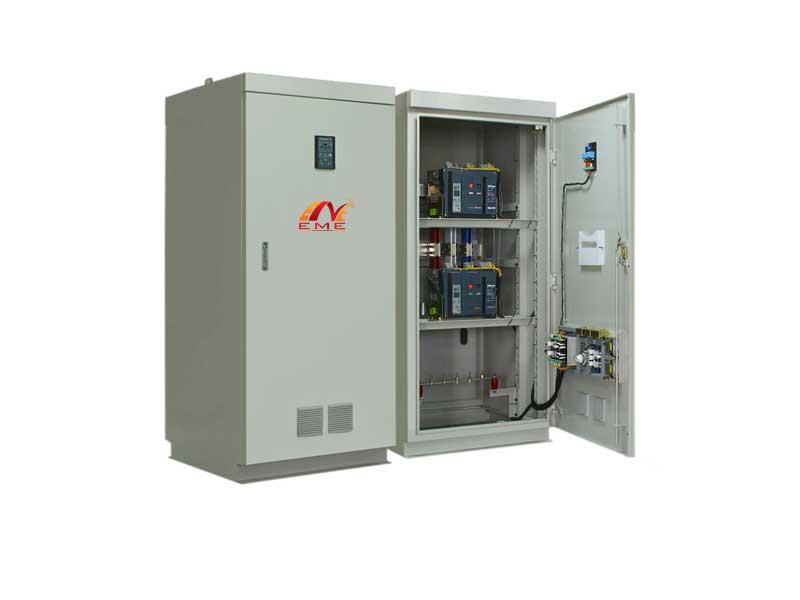

Tủ điều khiển đèn chiếu sáng

Đặc điểm chung tủ điện điều khiển chiếu sáng

Tủ điện điều khiển chiếu sáng được chế tạo theo các tiêu chuẩn của Châu Âu, là thiết bị dùng để điều khiển hệ thống chiếu sáng đường phố, khu vực công cộng, siêu thị, trường học, nhà ga, trung tâm thương mại,… chứa các thiết bị đóng cắt và điều khiển hệ thống.

Đặc trưng dễ thấy nhất của tủ điều khiển chiếu sáng đó là thiết kế gồm 2 cấp độ bảo vệ bằng aptomat và cầu chì: bảo vệ quá dòng và bảo vệ đoản mạch. Tủ có khả năng điều khiển theo mạch vòng từ trạm điều khiển trung tâm. Vỏ tủ được sơn tĩnh điện màu xám, cách ly với nước và có thể được lắp các phụ kiện như: aptomat, công tắc tơ, đèn báo, đầu cốt,…

- Chế độ vận hành: Trung tâm, tự động, bằng tay.

+ Chế độ trung tâm: Điều khiển tập trung từ trung tâm, tự động báo lỗi về trung tâm điều khiển.

+ Chế độ điều khiển tự động: Thời gian hoạt động có thể đặt lại được (ví dụ: Buổi tối 18h-23h bật 100% số đèn, đêm khuya 23h-6h tắt bớt 2/3 số đèn, số đèn sáng 60% công suất định mức, giảm 40% công suất tiết kiệm điện. Ban ngày 6h-18h: Tắt toàn bộ đèn).

+ Chế độ điều khiển bằng tay: Dùng trong các trường hợp cần điều khiển trực tiếp.

-  Vật liệu: Tôn tấm, thép chống sỉ, inox đạt tiêu chuẩn quốc tế.

-  Bề mặt: Mạ kẽm hoặc sơn tĩnh điện RAL7032, RAL7033 và các màu khác theo yêu cầu khách hàng.

-  Kết cấu: Tủ được thiết kế dạng khung, độ dày tole: 1.5mm - 2.0mm - 3.0mm.

-  Kích thước: Chiều cao 450 – 2000mm, chiều rộng 400 – 1000 mm, chiều sâu 200 – 800 mm.

-  Thiết bị đóng cắt: MCB, MCCB, CB, Contactor của các hãng có thương hiệu trên toàn quốc như Mitsubishi, Schneider, ABB, LS...

Các loại tủ điều khiển chiếu sáng

Căn cứu vào nhu cầu sử dụng của mình, các bạn có thể linh hoạt lựa chọn các loại tủ điện điều khiển sao cho phù hợp. Hiện nay, tủ điện điều khiển chiếu sáng được chia làm 3 loại dưới đây:

Tủ điều khiển chiếu sáng timer: Cho phép cài đặt thời gian bật/tắt đèn, gồm chế độ tự động và điều khiển bằng tay. Có thể cài đặt 3 khoảng thời gian trong ngày và thay đổi bằng cách đặt lại chế độ hẹn giờ của timer.

Ưu điểm của tủ chiếu sáng Timer là chi phí đầu tư thấp, thao tác vận hành đơn giản, dễ dàng sử dụng. Thường timer được lắp sử dụng cho tủ điều khiển chiếu sáng đèn đường.

- Chế độ hoạt động của tủ điện: Tay hoặc tự động

- Thông số được cài đặt bằng: Timer / chiết áp

- Điều khiển hệ thống chiếu sáng bằng 3 cách:

• Bật/tắt hệ thống đèn chiếu sáng cho tất cả các bóng đèn hoạt động 100% công suất bóng, điều khiển bật/tắt 2 khoảng thời gian trong ngày.
• Điều khiển hệ thống đèn chiếu sáng tiết kiệm điện , điều khiển bật/tắt luân phiên 50% số lượng bóng đèn hoạt động 100% công suất, cài đặt 3 khoảng thời gian trong ngày.
• Điều khiển hệ thống đèn chiếu sáng tiết kiệm điện, điều khiển bật/tắt tất cả các bóng đèn với 2 chế độ sáng (1 phần bóng đèn sáng 100% công suất, 1 phần còn lại sáng cấp công suất thấp hơn), cài đặt 3 khoảng thời gian trong ngày.


Tủ điều khiển chiếu sáng PLC: Hoạt động qua 2 chế độ tự động và điều khiển tay. Linh hoạt thời gian và công suất của đèn, cho phép nhiều đầu ra điều khiển nhiều cụm đèn và điều chỉnh trang trí nhiều màu đèn.

Tủ điều khiển chiếu sáng truyền thống: Có chức năng tương tự như tủ PLC và còn được trang bị thêm phần mềm giám sát từ xa, tích hợp module truyền thông. Thế nhưng, chi phí đầu tư cho loại tủ này khá cao.

Ứng dụng

Tủ điện chiếu sáng được dùng để điều khiển các hệ thống đèn đường chiếu sáng đường phố, chiếu sáng vườn hoa, khu vực công cộng, chiếu sáng văn phòng, siêu thị… khu đô thị, vườn hoa, công viên, cầu… hay trong trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay, sân vận động… Tủ điện chiếu sáng sử dụng các bộ điều khiển đóng cắt theo thời gian thực trong ngày, hay theo tuần để đóng cắt các đèn chiếu sáng.
