Hệ thống chống sét bao gồm những gì?
Một hệ thống chống sét tốt, hoàn chỉnh cần có những bộ phận đảm nhiệm đầy đủ các chức năng thu sét và giải phóng năng lượng sét.
Bao gồm: Kim thu sét thu năng lượng từ sét; Cáp thoát sét; Thiết bị đếm sét; Hộp kiểm tra điện trở tiếp đất; Hệ thống tiếp đất chống sét trực tiếp để giải phóng năng lượng vào lòng đất.
Trong các bộ phận trên, vai trò trung gian của dây thoát sét có tác dụng quan trọng để dẫn nối dòng năng lượng từ kim thu sét đến hệ thống nối đất, dây tiếp địa. Loại dây được ưa chuộng nhất dùng để làm dây thoát sét đó là dây cáp đồng trần. Bên cạnh đó, dây cáp đồng trần còn được sử dụng để nối các cọc nối đất riêng lẻ thành hệ thống liên kết.
Tìm hiểu về các thống số của cáp đồng trần Trần Phú

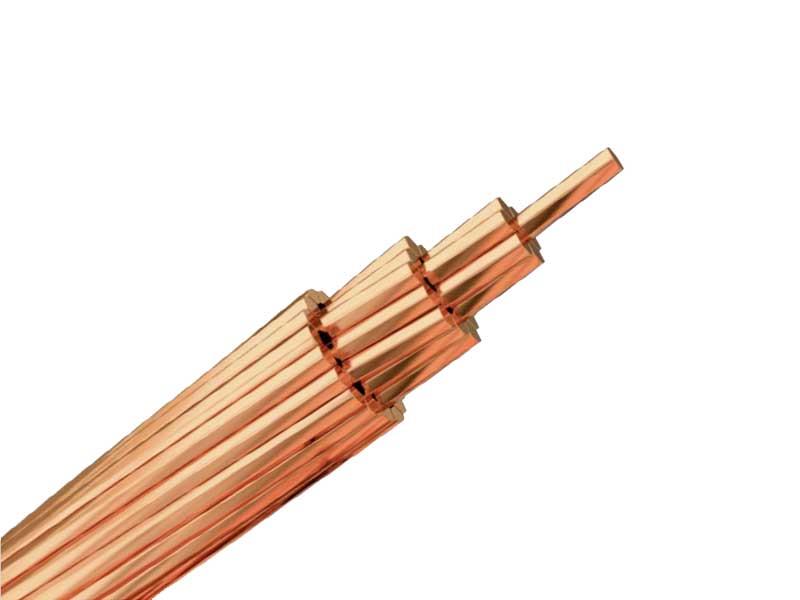

Cáp đồng trần Trần Phú được cấu tạo bởi các sợi dây đồng kỹ thuật điện, dây đồng được xoắn hoặc bện chặt thành các lớp đồng tâm. Tất cả các sợi dây đều cùng đường kính
Cấu trúc cáp đồng trần Trần Phú
Sản phẩm dây cáp đồng trần của Trần Phú được chia thành 4 loại dựa vào số lượng dây đồng: 7, 19, 37, 61 (sợi đồng).
Mặt cắt danh định của dây cáp đồng trần có 12 tiết diện khác nhau, đó là: cáp đồng trần 16mm2, cáp đồng trần 25mm2, 35mm2, 50mm2, 70mm2, cáp đồng trần 95mm2, cáp đồng trần 120mm2, 150mm2, 185mm2, 240mm2, 300mm2, cáp đồng trần 400mm2.
Tiêu chuẩn áp dụng của sản phẩm cáp đồng trần
TCVN 5064-1994/SĐ1:1995
Với các mặt cắt danh tính khác nhau sẽ có những thông số khác nhau:
Mặt cắt danh định | Cấu trúc | Đường kính ngoài gần đúng | Khối lượng gần đúng | Lực kéo đứt nhỏ nhất | Điện trở một chiều lớn nhất ở 20 độ C |
mm2 | No/mm | mm | Kg/Km | N | Ohm/Km |
16 | 7/1,70 | 5,10 | 143 | 6.031 | 1,1573 |
25 | 7/2,13 | 6,39 | 224 | 9.463 | 0,7336 |
35 | 7/2,51 | 7,53 | 311 | 13.141 | 0,5238 |
50 | 7/3,00 | 9,0 | 444 | 17.455 | 0,3688 |
70 | 19/2,13 | 10,7 | 612 | 27.115 | 0,2723 |
95 | 19/2,51 | 12,6 | 850 | 37.637 | 0,,1944 |
120 | 19/2,80 | 14,0 | 1.057 | 46.845 | 0,1560 |
150 | 19/3,15 | 15,8 | 1.338 | 55.151 | 0,1238 |
185 | 37/2,51 | 17,6 | 1.657 | 73.303 | 0,1001 |
240 | 37/2,84 | 199,9 | 2.122 | 93.837 | 0,0189 |
300 | 37/3,15 | 22,1 | 2.610 | 107.422 | 0,0637 |
400 | 37/3,66 | 25,6 | 3.523 | 144.988 | 0,0471 |
Tại sao nên chọn cáp đồng trần của Trần Phú?
Sản phẩm dây cáp đồng trần của Trần Phú được sản xuất từ nguyên liệu đồng tỉ lệ 99,99%, đây là sản phẩm không thể thiếu trong hệ thống chống sét. Khi dòng sét đi qua, dây cáp đồng trần dẫn điện tốt, sẽ truyền dẫn được nguồn năng lượng sét tới các bộ phận khác để giải tỏa năng lượng sét, không gây ảnh hưởng tới công tình cũng như mang lại sự an toàn cho con người.
Dây cáp đồng trần của Trần Phú với tỉ lệ đồng tinh khiết, có độ mềm dẻo cao, dễ uốn nắn, linh hoạt khi sử dụng. Tất cả các sợi dây đồng của Trần Phú đều có cùng đường kính,đảm bảo về số lượng sợi đồng và tiết diện nên có khả năng truyền tải năng lượng tối đa.
Thương hiệu uy tín, sản phẩm chất lượng, nhưng giá thành dây cáp đồng trần Trần Phú vô cùng hợp lý, đáp ứng được nhu cầu của người tiêu dùng.
Ngoài ra, với các sản phẩm kích thước có sẵn, Trần Phú Trafuco còn có thể sản xuất ra nhiều kích thước khác nhau theo yêu cầu và mục đích của khách hàng
Sử dụng sản phẩm của Trần Phú các bạn có thể hoàn toàn yên tâm bởi chất lượng sản phẩm, App Trần Phú cho phép kiểm tra hàng chính hãng bằng mã QR code, tránh hàng giả, hàng nhái, hàng kém chất lượng.
