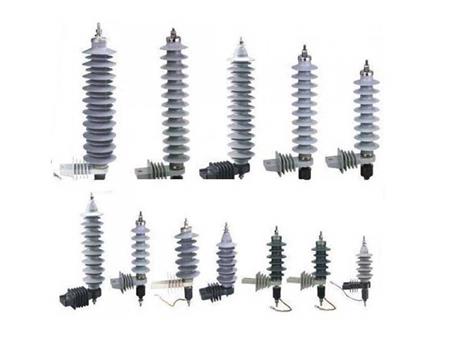

Chống sét van Cantor

Giá bán: Mời liên hệ

Chống sét van là một thiết bị chống sét hoàn hảo nhất dùng để bảo vệ cho trạm biến áp, trạm phân phối và các máy điện khác.

Cung cấp toàn quốc các sản phẩm trong nước và nhập khẩu. Như: chống sét van 12kV, 18kV, 24kV, 35kV, 42kV, 66KV, 96KV, 116KV,… Cam kết chất lượng, và giá thành tốt hiện nay.

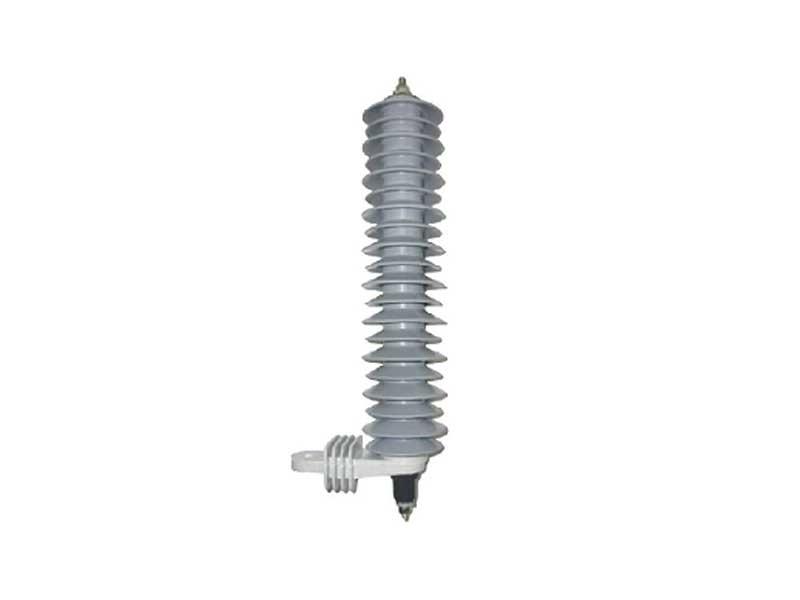

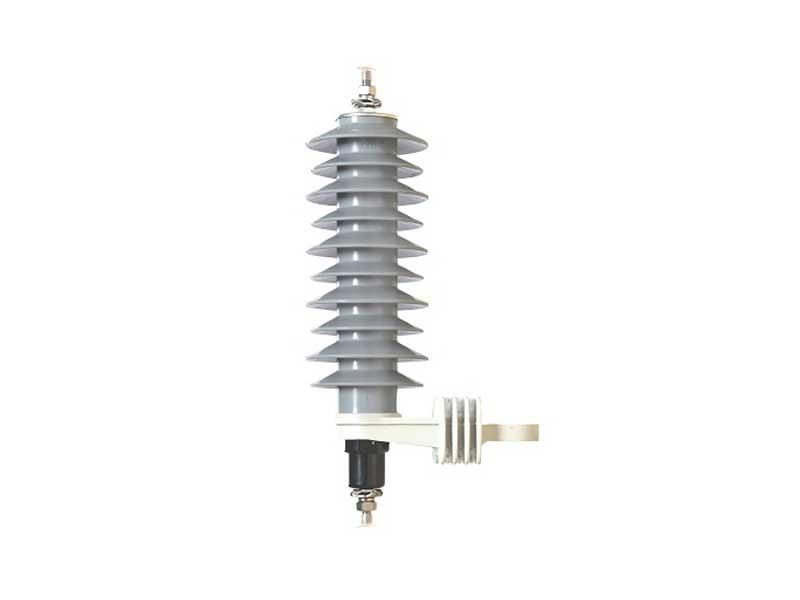

Chống sét van CANTOR gồm 2 loại: Chống sét van trung thế và chống sét van hạ thế.

Tags:

Sl:

Báo giá Liên hệ báo giá

Thông tin sản phẩm

Chống sét van là gì?

Chống sét van LA( Lightning Arrester) là thiết bị bảo vệ hệ thống điện an toàn trước hiện tượng sét đánh. Là thiết bị không thể thiếu được những hệ thống điện, truyền tải; máy biến áp, các công trình điện ngoài trời khác (có điện áp trên 1000V).
Là thiết bị có một đầu nối với đường dây hay thiết bị điện, còn đầu khác nối với đất (được lắp song song với thiết bị được bảo vệ).
Khi có hiện tượng quá áp do sét đánh hoặc điện áp tăng đột biến (quá áp) do thao tác lan truyền dọc đường dây đến hệ thống chống sét và truyền xuống đất
Một loại chống sét có khe hở: Khi sét đánh lên đường dây; hay thiết bị điện, điện áp tăng xuyên thủng các khe hở qua điện trở phi tuyến. Theo đặc tính V-A thì ngay lập tức nó sẽ hạ thấp chỉ số cuống cho dòng điện chạy xuống đất, và sau đó thì tăng trở lại.
Một loại khác là chống sét không có khe hở: Gồm nhiều đĩa MOV (Metal Oxide Vaistor) nối lại với nhau thành cột và đặt trong lòng ống. Có một lớp vỏ bọc là thủy tính gia nhiệt epoxy. Chống sét kiểu này thường được dùng cho các trạm điện trung thế.

Cấu tạo Chống sét van

Cấu tạo gồm 2 phần: Bên ngoài là ống sứ hay là chất dẻo cách điện có hình dạng và kích thước khác nhau, tùy thuộc vào công dụng, hay điện áp định mức sử dụng. Bên trong gồm có khe hở phóng điện và điện trở phi tuyến,…
Khe hở phóng điện là gì: là nhiều cặp khe hở ghép nối tiếp. Trong mỗi khe hở lại chứa 2 đĩa đồng mỏng (dập định hình). Ở giữa là một tấm đệm mica hoặc bìa cách điện dày khoảng 1mm để tạo khe hở phóng điện. Mỗi chống sét có số cặp khe hở phóng điện tùy theo nhà chế tạo thiết kế.
Điện trở phi tuyến là gì: gồm các tấm hình trụ tròn ghép nối tiếp. Điện trở phi tuyến có thể là Vilit hoặc Tirit hoặc ZnO…

Cách lựa chọn hệ thống chống sét để cho thiết bị hoạt động tốt

Nhằm nâng cao tuổi thọ cho hệ thống điện, và thiết bị hoạt động đúng và tốt. Dịch vụ cung cấp thông tin sản phẩm của Hoàng Anh JSC luôn đồng hành cùng khách hàng, làm sao cung cấp những sản phẩm tốt nhất. Cung cấp đầy đủ thông số chống sét van 24kV, tính toàn thiết bị điện; mức điện áp làm việc lớn nhất hệ thống điện của khách hàng.

– Tư vấn và cung cấp bảng chi tiết về nối đất của địa điểm lắp chống sét. Ví dụ như: Hệ thống dây điện 3 pha (4 đầu dây) trung tính có thể nối dây qua trở kháng (điện trở), phía thứ cấp và sơ cấp được dùng chung. Với hệ thống ba pha (3 dây) thì chế độ nối đất trực tiếp tại nguồn, dây trung tính nối qua trở kháng, hoặc qua máy biến áp.

– Khi tổng trở cao, thiết bị tải và phụ tải có điện dung lớn, nên tính đến chiều dài đường dây điện, và tiết diện dây dẫn; hoặc khoảng cách giữa các pha, dòng sự cố của hệ thống, các thành phần thứ tự không, hay pha của trở kháng nguồn hay tải. Sau đó lựa chọn các thông số của chống sét van nên căn cứ vào mức điện áp lớn nhất làm việc của hệ thống; và đảm bảo giá trị không vượt quá điện áp làm việc liên tục (Uc) của chống sét được chọn.

– Khi chúng ta tăng thông số của chống sét quá ngưỡng giá trị nhỏ nhất khi tính toán. Dẫn đến làm tăng khả năng chịu đựng của hệ thống chống sét (làm hỏng tính chất cách điện của thiết bị).

– Chống sét được phân theo điện áp sử dụng như: mức 22kV, 24kV, 35kV,110kV,…

– Nên xác định lắp đặt chống sét dùng dẫn xung điện khi sét đánh hay bao gồm cả xung điện quá áp của thiết bị đóng cắt do kỹ thuật viên vận hành (thao tác).

Vị trí đặt Chống sét van

Để tìm được vị trí lắp đặt chống sét van cần phải tính toán kỹ lưỡng để lựa chọn cho đúng. Có thể khai thác được hiệu quả của số chống sét van hiện có. Thực tế cho thấy nếu đường dây hay trạm biến áp ngoài trời mà không có thiết bị chống sét; thì khả năng bị hỏng do sét là điều chắc chắn. Còn nếu lắp đầy đủ dây chống sét và chống sét van trên tất cả các pha của cột thì khả năng các thiết bị hỏng do sét là bằng 0.
