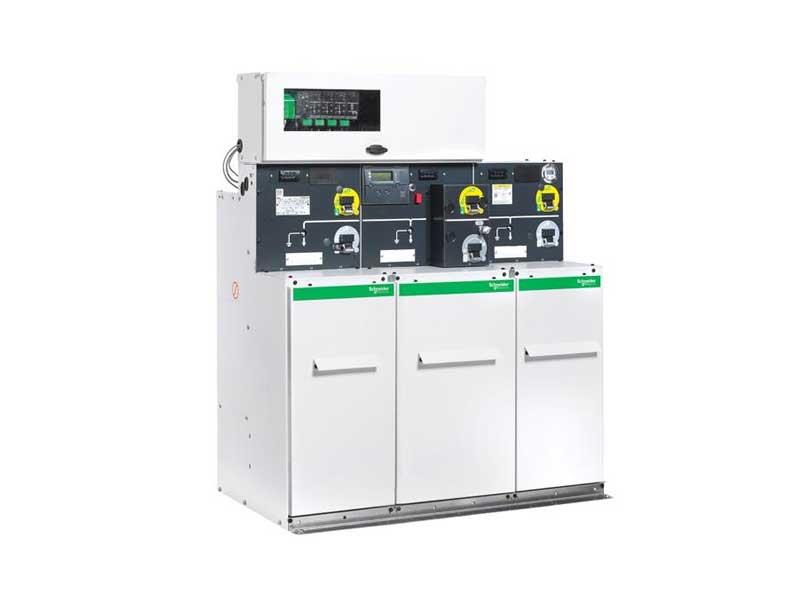

Tủ trung thế Schneider Electric RM6 compact

Giá bán: Mời liên hệ

Tủ RMU Schneider Compact RM6 24 kV với điện áp lên đến 24 kV có sẵn các tủ mạch vòng kích thước gọn dùng khí SF6, có thể mở rộng hoặc không mở rộng, được hàn kín trong suốt thời gian tuổi thọ. Vỏ bọc làm bằng thép không gỉ, được nạp đầy khí SF6, chứa tất cả các thành phần mang điện chính bao gồm các dao cắt tải, các máy cắt và dao nối đất, các thanh cái và các điểm đấu nối. Các khoang cầu chì được che chắn và hàn kín kỹ lưỡng bổ sung trọn vẹn cho một tủ trung thế.

Tags:

Sl:

Báo giá Liên hệ báo giá

Thông tin sản phẩm

Dãy sản phẩm RM6 cho phép người dùng chọn lựa bảo vệ máy biến áp bằng dao cắt kết hợp cầu chì hoặc bằng máy cắt với một dãy các rơ le bảo vệ tự cấp điện. Có sẵn một dãy sản phẩm rộng bao gồm một đến bốn chức năng bao gồm dao cắt mạng vòng, dao cắt kết hợp cầu chì và máy cắt.

Dãy sản phẩm RM6 cho phép:

Mở rộng các tủ mạch vòng 3 và 4 khoang mà không tác động đến khí SF6.
Máy cắt 630 A với bảo vệ tự cung cấp điện.
Khả năng cải tiến để tích hợp điều khiển từ xa và giám sát thiết bị như Talus 200.

Khả năng mở rộng

Dãy sản phẩm tủ RM6 cung cấp tùy chọn để mở rộng, sử dụng các tủ dao cắt, dao cắt kết hợp cầu chì, tủ máy cắt (200 hoặc 630 A), có thể bổ sung tại chỗ mà không cần các công cụ chuyên dùng, và không cần mở rộng chỗ xây lắp.

Máy cắt 630A

Dãy sản phẩm tủ RM6 hiện nay bao gồm giải pháp máy cắt 630A nhằm tạo các điểm bảo vệ trên phân đoạn lưới điện phân phối trung thế. Các phân đoạn lưới được bảo vệ hoặc các vòng lặp bên ngoài trạm phân phối chính giới hạn các tác động của sự cố cáp hoặc đường dây và tăng cường chất lượng và độ tin cậy của nguồn cấp với số khách hàng ít hơn trên mỗi phân đoạn bảo vệ.

T200

T200 là một thiết bị được thiết kế với mục đích điều khiển và giám sát cho các tủ mạch vòng trung thế và các dao cắt được gắn trên cực. T200 sẽ giám sát và điều khiển một tủ mạch vòng hoặc một trạm phân phối nhỏ và cung cấp một giao diện điều khiển tại chỗ cũng như từ xa, giám sát ngắn mạch hoặc sự cố chạm đất, cung cấp pin và hệ thống sạc. Tủ RM6 được thiết kế để dễ dàng bổ sung thiết bị T200 với một dãy đầy đủ các phụ kiện (bộ kích hoạt, các công tắc phụ, các cảm biến và các giá gắn) với các đầu cốt nối và các công cụ cấu hình.

Dãy sản phẩm RM6

Thiết kế của RM6 kết hợp vận hành an toàn và các đặc điểm lao động nhằm cung cấp mức độ vận hành an toàn cao nhất và bảo vệ chống lại các thao tác sai. Các tính năng thiết kế bao gồm nối đất thấy được, khóa liên động giữa dao nối đất và dao cắt chính, chỉ thị vị trí tác động, cần thao tác chống dội và giao diện làm việc nhằm giảm thiểu các lỗi thao tác. Một biểu đồ áp suất ở phía sau đáy tủ cho phép bảo vệ tối đa cho người thao tác.

Tủ RM6 có sẵn một dãy đầy đủ các phụ kiện, bao gồm:

Các tiếp xúc phụ để chỉ thị vị trí đóng/ mở dao cắt chính và/hoặc dao nối đất.
Các tiếp xúc phụ để chỉ thị máy cắt cắt hoặc chảy cầu chì.
Cơ cấu động cơ để điều khiển từ xa dao cắt tải hoặc máy cắt (200A hoặc 630A)
Chỉ thị điện áp – loại plug-in hoặc cố định
Hộp cáp cho cáp một lõi hoặc ba lõi
Cuộn cắt shunt trip cho máy cắt hoặc dao cắt kết hợp cầu chì
Chỉ thị ngắn mạch cho các mạch dao cắt tải
Khóa liên động dùng chìa với các thiết bị thượng nguồn hoặc hạ nguồn.
Thiết bị dòng rò đất cho các mạch khởi động.

Tủ RMU Schneider SM6

Tủ RMU Schneider SM6 là một dãy các thiết bị đóng cắt được mô đun hóa có khả năng mở rộng đầy đủ, dựa trên các tủ dao cắt SF6, các tủ máy cắt và tủ công tắc tơ, những sản phẩm có thể kết hợp lại trong việc bố trí trạm phân phối nhằm đáp ứng các ứng dụng phân phối đơn giản nhất hoặc yêu cầu nhiều nhất. Giao diện vận hành của SM6 phù hợp với RM6 nhằm cung cấp cho người vận hành một môi trường vận hành đảm bảo khi sử dụng cả hai dãy sản phẩm trong cùng một lắp đặt. Với dòng định mức thanh cái 630 hoặc 1250A và khả năng được sử dụng tại các mức sự cố hệ thống lên đến 25 kA/1s, sản phẩm SM6 phù hợp lý tưởng với các ứng dụng phân phối thứ cấp.

Dãy sản phẩm SM6 bao gồm:

IM 630A Tủ lộ vào cắt tải và đóng sự cố
QM 200A Tủ dao cắt kết hợp cầu chì
DM1 630A Tủ máy cắt
CRM 400A/250A Tủ công tắc tơ hoặc tủ công tắc tơ có gắn cầu chì
GBC 630A Tủ đo lường thanh cái
GAM 630A Tủ đấu nối cáp
NSM 630A Tủ chuyển nguồn tự động
Các bộ phận bus riser, biến điện áp… nhằm hoàn thiện các chức năng trên
Các tính năng SM6:
Kích thước nhỏ gọn: các tấm cửa rộng 375mm,750mm hoặc 1000mm với đấu nối mặt trước,
không cần phải tiếp cận phía sau.
Giảm thiểu bảo trì
Độ an toàn vận hành cao và thiết kế đơn giản
Dãy sản phẩm đầy đủ với cấu hình chức năng linh hoạt
Dãy đầy đủ các phụ kiện vận hành và khả năng tự động hóa toàn diện.
Dây chuyền bảo vệ LPCT
