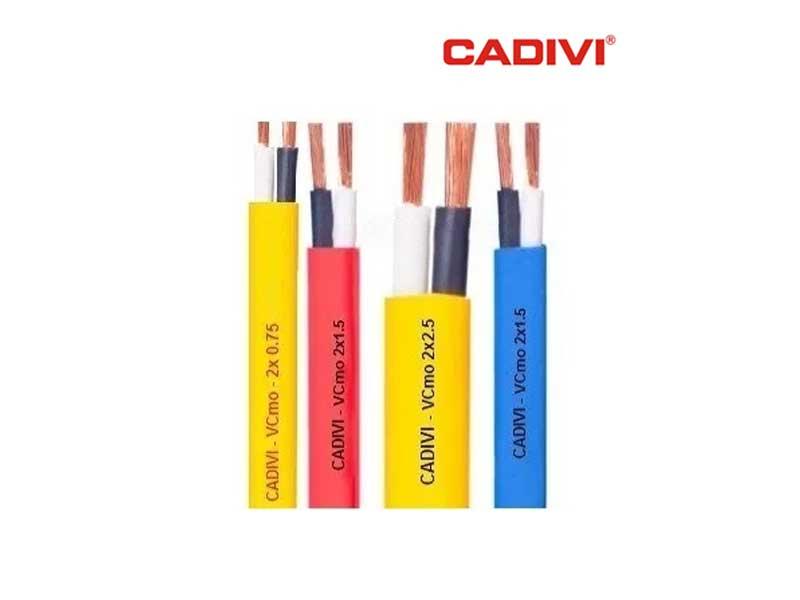

TỔNG QUAN SẢN PHẨM
Dây VCmo-LF được thiết kế bằng cách sử dụng vật liệu không chì (LF), độ mềm dẻo cao, vỏ ngoài dễ xé, hoạt động an toàn ở nhiệt độ ruột dẫn lên đến 90 OC, dùng cho các thiết bị điện dân dụng.
Sản phẩm này được lắp trong ống (chịu lực, chống rò rỉ…) tại các vị trí lắp đặt cố định như tường, trần, sàn…; cấp điện áp 450/750 V.
GENERAL SCOPE
VCmo-LF wires are designed by use of lead-free (LF) material, high flexibility, easy-to-tear outer sheath, max conductor temperature for normal operation is 90 OC, used for indoor electrical appliances.
The cables are designed to be installed in conduits (heavy-duty, anti-leakage) at installation positions such as the walls, ceillings or floors…; rated voltage 450/750 V.
TIÊU CHUẨN ÁP DỤNG
- AS/NZS 5000.2
- AS/NZS 3808
- AS/NZS 1125
NHẬN BIẾT DÂY
- Bằng màu cách điện:
+ Lõi pha: đỏ
+ Lõi trung tính: trắng hoặc đen
+ Hoặc theo yêu cầu khách hàng.

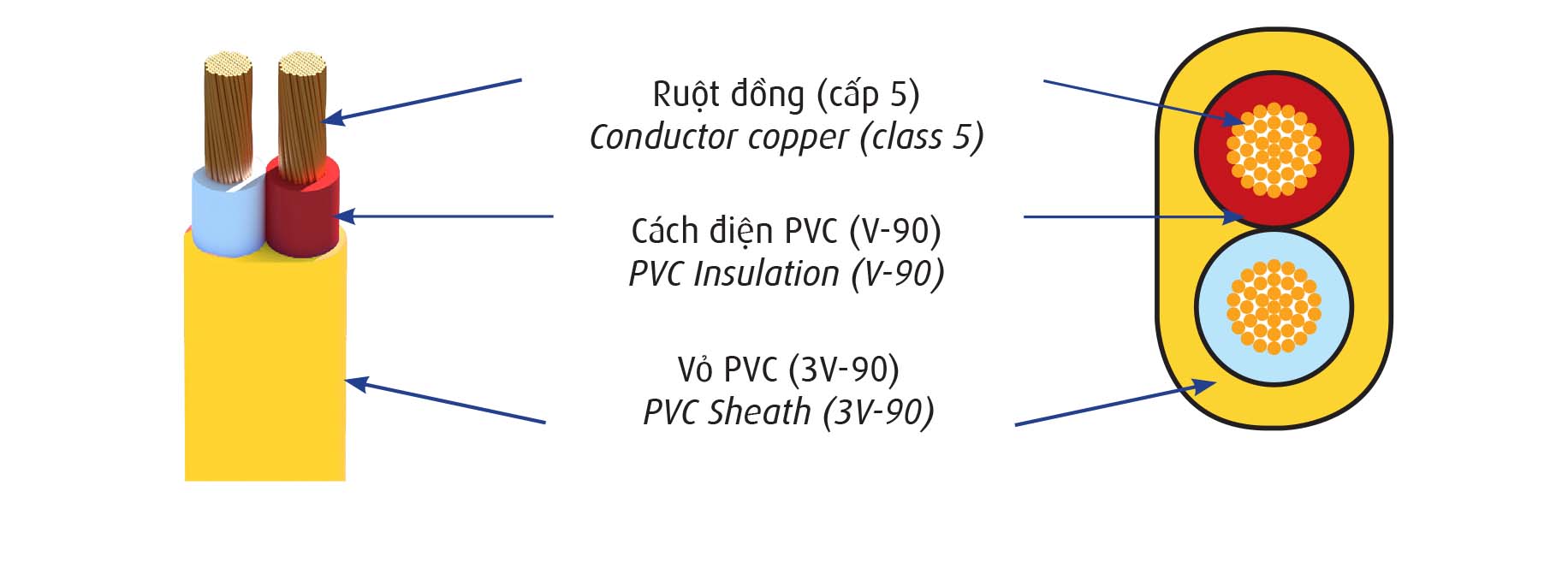

CẤU TRÚC CÁP
ĐẶC TÍNH KỸ THUẬT
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90OC.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160 OC.
- Vật liệu cách điện, vỏ không chì (LF) chịu nhiệt, thân thiện với môi trường.
- Vật liệu vỏ PVC: loại 3V90 (tính chất dễ xé).
Dòng tải tối đa cho phép cao hơn dây bọc PVC thông thường
Ruột dẫn-Conductor | Chiều dày cách điện danh định | Chiều dày vỏ danh định | Kích thước dây gần đúng
| Khối lượng dây gần đúng | Dòng điện tối đa cho phép(*) |
Tiết diện danh định | Kết cấu | Điện trở DC tối đa ở 200C | Nominal thickness of insulation | Nominal thickness of sheath | Approx. wire dimension | Approx. mass | Current maximum permission(*) |
Nominal area | Structure | Max. DC resistance at 200C |
mm2 | N0 /mm | Ω/km | mm | mm | mm x mm | kg/km | A |
2 x 1 | 32/0.20 | 19.5 | 0.60 | 0.90 | 4.3 x 6.8 | 53 | 18 |
2 x 1.5 | 30/0.25 | 13.3 | 0.60 | 0.90 | 4.6 x 7.4 | 66 | 23 |
2 x 2.5 | 50/0.25 | 7.98 | 0.70 | 1.00 | 5.4 x 8.9 | 99 | 30 |
2 x 4 | 56/0.30 | 4.95 | 0.80 | 1.10 | 6.4 x 10.6 | 146 | 40 |
2 x 6 | 84/0.30 | 3.30 | 0.80 | 1.10 | 7.0 x 11.7 | 193 | 51 |
(*) Lắp đặt cách mặt tường / trong không khí / Wires installed spaced from wall surface/in air
- Nhiệt độ hoạt động của ruột dẫn: 90oC – Conductor operating temperature: 90oC
- Nhiệt độ môi trường: 30oC - Ampient temperature: 30oC
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
